Зачем считать, а не брать оборудование на глаз
Короткий ответ: чтобы не переплатить вдвое и не жить потом в духоте.
Воздухообмен это сколько свежего воздуха заходит в помещение за час. Меряют его в кубометрах в час, сокращённо м³/ч. Один кубометр это куб со стороной метр, примерно половина багажника легковой машины.
Ошибка в расчёте бьёт в обе стороны. Взяли слабое оборудование: утром в спальне тяжёлая голова, на окнах конденсат, в углах через зиму чёрный налёт. Взяли с двойным запасом: переплатили за железо, слышите гул и зимой греете улицу.
Хорошая новость: весь расчёт сводится к умножению и выбору большего из двух чисел. Дальше по шагам.
Три способа посчитать нужный объём воздуха
Способов три, и они не складываются между собой. Считают каждым, а потом берут самое большое число. Это самая частая ошибка новичков: сумма вместо максимума даёт лишние 100-200 кубометров и лишние десятки тысяч рублей.
Способ 1. По количеству людей
Норма из ГОСТ 30494-2011 «Параметры микроклимата в помещениях»: 30 кубометров в час на каждого, кто находится в помещении постоянно.
Умножаем число жильцов на 30. Семья из четырёх человек: 120 м³/ч. Двое: 60 м³/ч.
Гостей и приходящих в расчёт не берут. Считают тех, кто спит в квартире.
Способ 2. По вытяжке из мокрых комнат
Этот способ считает не людей, а места, откуда воздух надо убирать принудительно: кухню, санузел, котельную.
| Помещение | Нужно убирать |
|---|---|
| Кухня с электроплитой | 60 м³/ч |
| Кухня с газовой плитой | 90 м³/ч |
| Санузел совмещённый | 50 м³/ч |
| Туалет отдельно | 25 м³/ч |
| Ванная отдельно | 25 м³/ч |
| Котельная с газовым котлом | от 60 м³/ч плюс приток на горение |
| Кладовая, гардеробная | 0,2 обмена в час |
Сложили числа и получили, сколько воздуха уходит из квартиры. Ровно столько же должно зайти обратно через окна, клапаны или приточную установку. Иначе вытяжке нечего тянуть и она встаёт.
Способ 3. По кратности воздухообмена
Кратность это сколько раз за час воздух в комнате меняется полностью. Кратность 2 означает: за час объём комнаты заменился дважды.
Формула простая: объём помещения × кратность = расход в м³/ч. Объём считаем как площадь, умноженную на высоту потолка.
Для жилья кратность применяют редко, там решают люди и мокрые комнаты. Зато для нежилых помещений это единственный рабочий способ: людей в погребе нет, а сырость есть.
| Помещение | Обменов в час |
|---|---|
| Жилые комнаты | 1 |
| Погреб, подвал | 1-2 |
| Гараж | 2-3 |
| Офис, кабинет | 2-3 |
| Парная в бане | 5 |
| Котельная | 3 |
| Зал кафе | 8-10 |
| Горячий цех кухни | 20-30 |
Это рабочие ориентиры, которыми мы пользуемся сами при первой прикидке. В проекте цифру уточняют по назначению помещения и по оборудованию внутри.
Расчёт по площади: почему «3 кубометра на квадрат» работает не всегда
В интернете чаще всего попадается самая простая формула: 3 кубометра в час на каждый квадратный метр. Она взята из норм для квартир и действительно там есть.
Правило работает так. Если на одного жильца приходится меньше 20 м² общей площади, считают по 3 кубометра на квадрат жилых комнат. Если больше 20 м² на человека, считают по 30 кубометров на жильца. Эти требования заданы в СП 54.13330.2022 «Здания жилые многоквартирные», а для частных домов в СП 55.13330.2016 «Дома жилые одноквартирные».
Где она подводит.
Студия 28 м², живут двое. По площади выходит 84 кубометра, и цифра выглядит приличной. Но кухня в студии открытая, и если плита газовая, с неё одной надо убирать 90. Расчёт по площади уже проиграл.
Обратный случай: дом 220 м², живут двое. По площади получается 660 кубометров в час. Такая установка стоит как половина ремонта, а реально дому нужно около 200. Лишние комнаты стоят пустыми, и гонять через них воздух незачем.
Поэтому площадь мы используем как быструю прикидку, а решение принимаем по людям и мокрым комнатам.
Пример 1: двушка 60 м², трое жильцов
Исходные данные: 60 м², потолок 2,7 м, электрическая плита, санузел совмещённый, живут трое.
Считаем по людям. 3 × 30 = 90 м³/ч.
Считаем по вытяжке. Кухня 60 плюс совмещённый санузел 50 = 110 м³/ч.
Считаем по кратности. Объём квартиры 60 × 2,7 = 162 кубометра. При одном обмене в час это 162, но для жилых комнат берут не весь объём, а примерно треть его, то есть около 57 м³/ч.
Большее из трёх чисел: 110. Добавляем запас 15% и получаем 125 м³/ч.

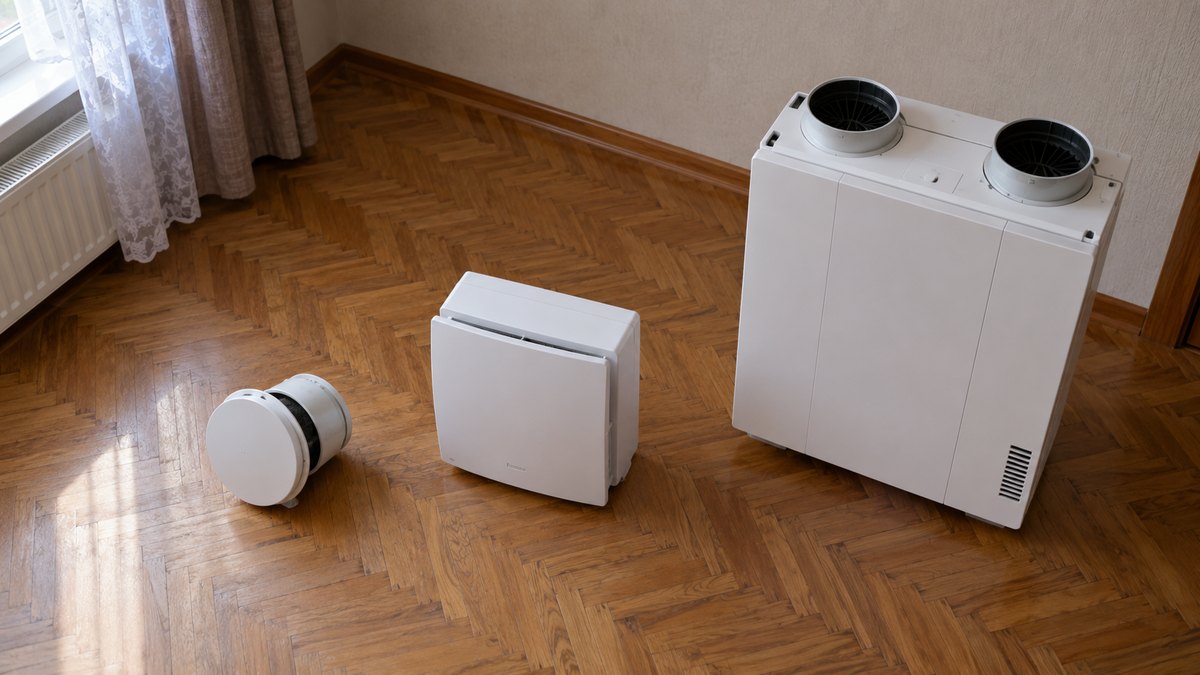

Что это значит на практике. Вытяжка из кухни и санузла должна уносить 110 кубометров, и столько же надо завести обратно. Для квартиры это или два приточных клапана в стене (отверстие с фильтром и заслонкой, воздух идёт через него сам), или один бризер: небольшая коробка на стене, которая сама затягивает воздух с улицы, фильтрует его и подогревает.
Бризер на 120-130 кубометров в час закрывает такую квартиру целиком.
Пример 2: дом 150 м², четверо, газовый котёл
Исходные данные: два этажа, 150 м², газовая плита, санузел на первом этаже совмещённый, туалет на втором, отдельная котельная.
По людям. 4 × 30 = 120 м³/ч.
По вытяжке. Кухня с газом 90, совмещённый санузел 50, туалет 25, котельная 60. Итого 225 м³/ч.
Берём 225, запас 20% даёт 270 м³/ч. Именно под эту цифру подбирают приточную установку: это шкаф с вентилятором, фильтром и нагревателем, от которого воздух разводится трубами по комнатам.
Отдельный пункт про котельную. Газовому котлу нужен свой приток прямо с улицы, и его размер газовая служба считает по мощности котла. Это не часть общей вентиляции дома, и объединять их нельзя.
Если дом ещё строится, в эту же цифру удобно заложить рекуператор: коробку, которая греет входящий воздух теплом уходящего и возвращает до 70% тепла. Как разводить каналы по этажам, разобрано в статье как сделать вентиляцию в частном доме.
Пример 3: офис 120 м², четырнадцать человек
Коммерческие помещения считают по людям и по кратности, мокрые комнаты там добавляются сверху.
По людям. Для офисов берут от 40 кубометров в час на человека. 14 × 40 = 560 м³/ч.
По кратности. Объём 120 × 2,9 = 348 кубометров, при двух обменах это 696 м³/ч.
Берём 696, с запасом около 800 м³/ч. Разница с квартирой в шесть раз, и это нормально: на 120 квадратах сидит целая группа людей, работает техника, стоит кофемашина.
Для таких объёмов клапаны и бризеры уже не подходят. Нужна приточно-вытяжная установка с разводкой воздуховодов по потолку. Воздуховод это та самая труба, по которой воздух идёт от установки до комнаты.
Как перевести замер прибором в кубометры
Расчёт говорит, сколько воздуха нужно. Замер говорит, сколько его есть на самом деле. Второе без первого бесполезно, потому что прибор показывает скорость, а нормы заданы в кубометрах.
Прибор называется анемометр, он меряет скорость воздуха в метрах в секунду. Бытовой стоит от двух тысяч рублей.
Формула перевода:
Расход (м³/ч) = скорость (м/с) × площадь отверстия (м²) × 3600

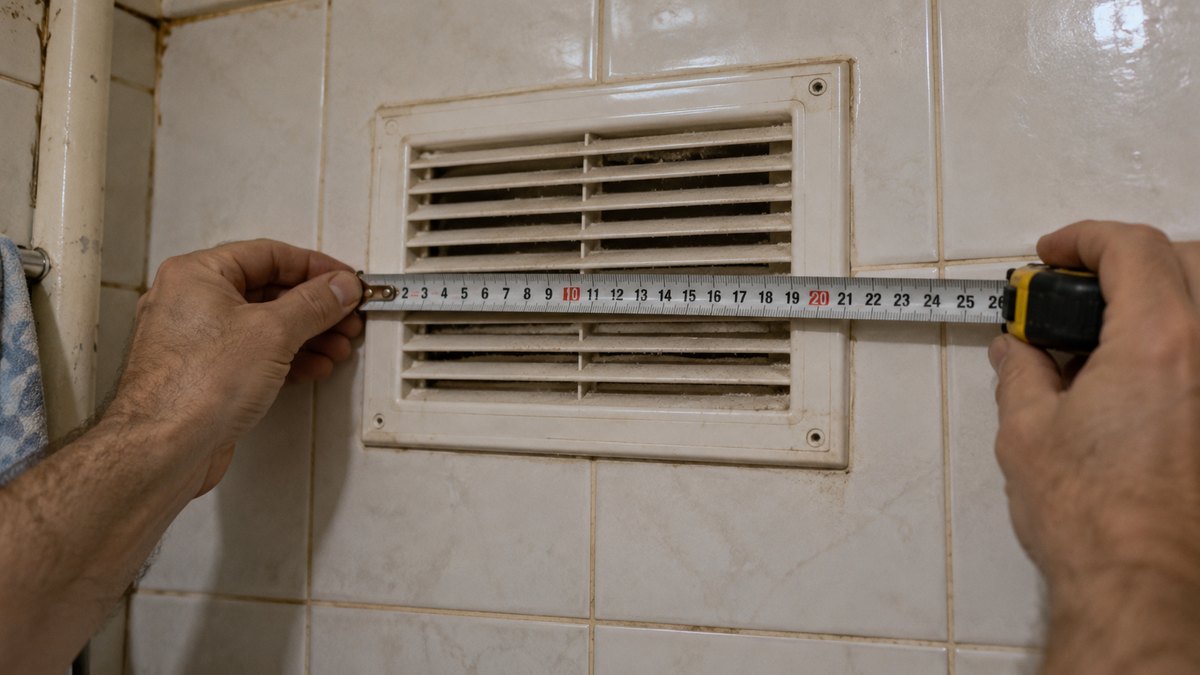

Число 3600 это секунды в часе. Площадь считают по внутреннему проёму решётки, в метрах.
Типовая решётка 150×150 мм даёт 0,0225 м². Но ламели перекрывают часть проёма, поэтому в расчёт берут около 60% площади, то есть 0,0135 м².
Пример. Прибор показал 1,2 м/с на кухонной решётке. Считаем: 1,2 × 0,0135 × 3600 = 58 м³/ч. Для электроплиты норма 60, значит почти попали. Для газовой нужно 90, и этого мало.
Как проверить тягу без прибора, если его нет под рукой, расписано в статье как проверить вентиляцию.
Запас, сопротивление и рабочая точка
Расчётную цифру нельзя нести в магазин напрямую. Между паспортом оборудования и реальностью стоят трубы.
Почему установка выдаёт меньше, чем написано
Производительность в паспорте меряют на стенде, где к установке ничего не подключено. В квартире и доме есть воздуховоды, повороты, фильтр, глушитель и решётки. Каждый элемент тормозит поток.
На практике установка с паспортными 300 м³/ч в собранной системе даёт 200-240. Поэтому в подборе смотрят не на крупную цифру с коробки, а на график в паспорте: по нему находят рабочую точку, то есть расход при том сопротивлении, которое даёт именно ваша система.
Сколько запаса брать
Пятнадцать процентов для квартиры, двадцать для дома и коммерции. Больше не нужно.
Двойной запас даёт три проблемы сразу: лишние деньги за оборудование, шум на рабочих режимах и перерасход тепла зимой. Воздух, который вы прогнали через дом, вы уже оплатили.
Как проверить, что цифра угадана

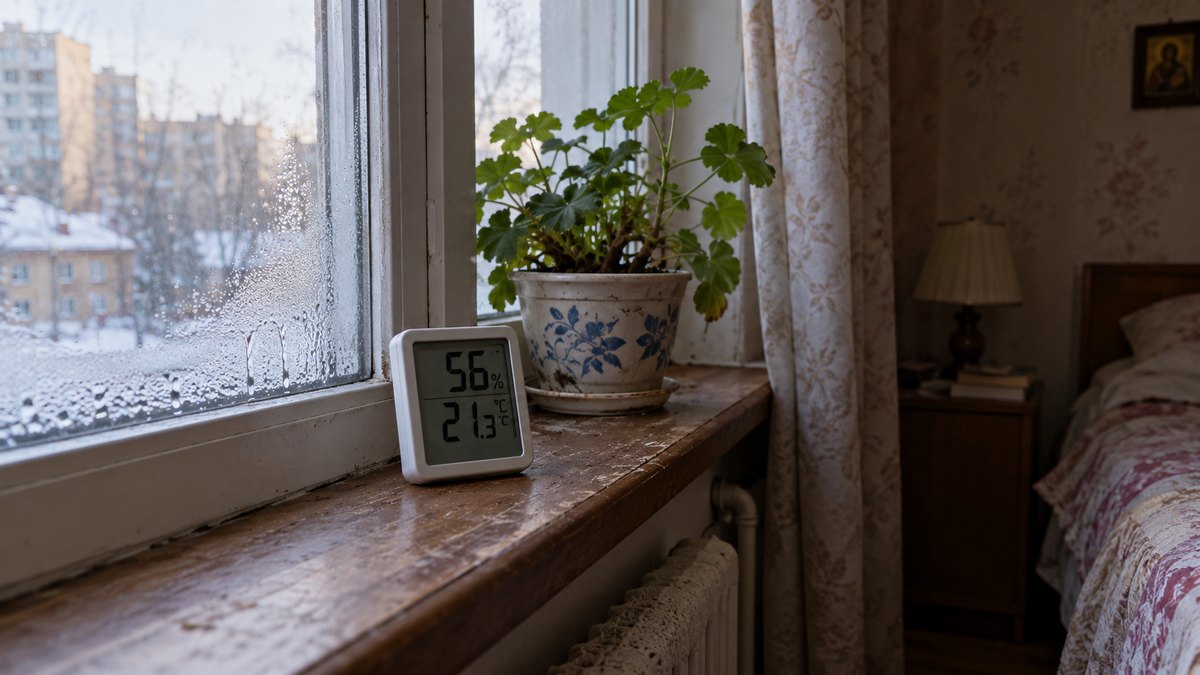

Самый честный способ проверки стоит 500 рублей. Это гигрометр: прибор, который показывает влажность воздуха в процентах.
Поставьте его в спальне и снимите показания утром, при закрытых окнах. Норма 40-60%. Если выше, значит расчёт или монтаж не дотянули, воздухообмен надо поднимать.
Шесть ошибок, которые мы видим чаще всего
Эти шесть пунктов встречаются почти в каждом расчёте, который присылают нам на проверку.
Складывают способы вместо выбора максимума. 90 по людям плюс 110 по вытяжке дают «200», и человек идёт покупать установку вдвое дороже нужной.
Считают только вытяжку. Вентиляторы в санузел и на кухню поставили, про приток забыли. С герметичными окнами такая схема просто не работает: тянуть нечего.
Берут паспортную цифру без сопротивления системы. Итог: на бумаге 300 кубометров, в квартире 210, и нормы не выполнены.
Считают кухонный зонт как постоянную вытяжку. Зонт включают на полчаса в день, воздухообмен он не обеспечивает.
Забывают про высоту потолков. В новостройках Казани встречаются 3,2 м вместо привычных 2,7. Объём больше на 18%, и расчёт по кратности сразу уезжает.
Берут старые нормы из интернета. Статьи десятилетней давности ссылаются на отменённые документы. Проверяйте, что свод правил действующий, особенно если расчёт пойдёт в проект.
Короткий порядок действий
Соберите исходные данные: площадь, высоту потолков, число жильцов, тип плиты, количество санузлов.
Посчитайте по людям и по мокрым комнатам. Для нежилых помещений посчитайте по кратности.
Возьмите большее число, добавьте 15-20% запаса.
Замерьте, что есть сейчас: лист бумаги показывает, есть ли тяга вообще, а анемометр даёт цифру.
Сравните нужное с фактическим. Разница и есть ваша задача: клапан, бризер, вытяжной вентилятор или полноценная приточная установка. Какой прибор закрывает вашу цифру, разобрали в статье, какая вентиляция лучше для квартиры.
