Воздуховоды: круглые, плоские и гофра, какой диаметр нужен и почему труба гудит

Что такое воздуховод и из чего его делают

Короткий ответ: воздуховод, это труба для воздуха. Такая же, как водопроводная для воды, только шире и тоньше стенкой.

Задача у неё одна: довести воздух из точки А в точку Б без потерь. От кухонной вытяжки до канала в стене. От прибора на балконе до решётки в спальне.

Пока труба короткая и прямая, про неё никто не вспоминает. Проблемы начинаются, когда её гнут, сужают и прячут куда попало.

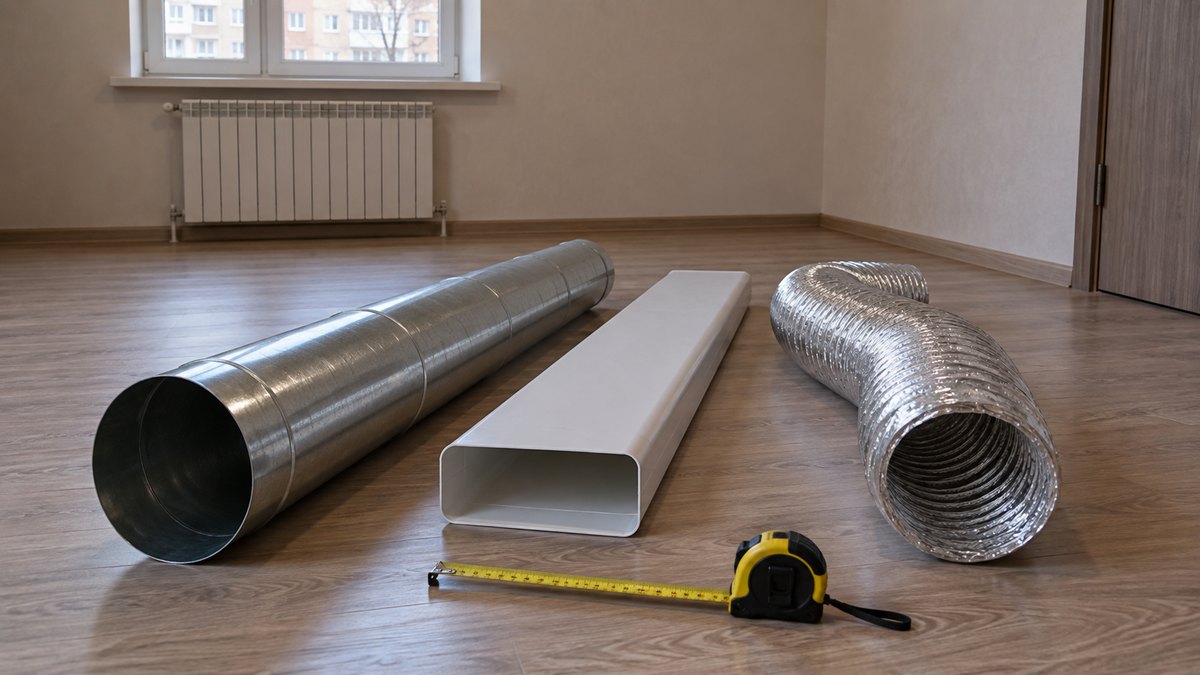

Материалов в быту встречается четыре.

• Оцинкованная сталь. Рабочая лошадка. Жёсткая, гладкая внутри, не горит, служит десятки лет.
• Пластик. Лёгкий и дешёвый, ставится на кухнях и в санузлах. Боится высокой температуры, поэтому к печам и котлам его не пускают.
• Гибкая гофра. Алюминиевая или полимерная гармошка. Гнётся руками, но внутри ребристая и тормозит воздух.
• Гибкий утеплённый канал. Та же гофра, но в шубе из минеральной ваты. Нужна там, где труба идёт по холоду.

Форма тоже бывает разная: круглая труба и плоский прямоугольный короб. Разницу между ними разберём отдельно, она важнее материала.

Ещё в разговоре всплывает слово диффузор. Так называют красивую круглую решётку на потолке, через которую воздух раздаётся в комнату.

Диффузор это конец трассы. Всё, что до него, и есть воздуховод.

Круглый или плоский воздуховод: что выбрать

Короткий ответ: берите круглый везде, где он влезает по высоте. Плоский, это вынужденная мера.

Почему круглый работает лучше, объясняется школьной геометрией. У круга самая маленькая длина стенки при той же площади внутри.

А воздух тормозится именно о стенки. Меньше стенки, меньше трения, больше расхода при том же вентиляторе.

Разница на цифрах выглядит так. Круглая труба 125 миллиметров и плоский канал 60 на 204 имеют примерно одинаковую площадь внутри.

Но плоский канал съедает примерно на пятую часть больше напора. На длинной трассе это уже заметная потеря.

Типичный случай для плоского: кухня, где между верхом шкафов и потолком осталось 8 сантиметров. Круглая труба 125 туда не зайдёт никак.

Тогда ставят плоский канал и сразу закладывают запас. Если вытяжка даёт 400 кубометров в час, канал подбирают не впритык, а на размер больше.

Чего делать нельзя точно: мешать круглое с плоским через каждые два метра. Каждый переходник, это ещё одна потеря напора.

Один переход на всю трассу допустим. Четыре перехода превращают нормальную вытяжку в декорацию.

Гибкая гофра: где можно, а где нельзя

Короткий ответ: гофра годится на коротких кусках до полутора метров и только натянутая в струну.

Гофра удобна и этим опасна. Её можно согнуть руками в любую сторону, и монтажник соблазняется сделать трассу за двадцать минут.

Внутри у неё ребристая гармошка. Воздух цепляется за каждое ребро, и сопротивление выходит в два-три раза выше, чем у гладкой трубы.

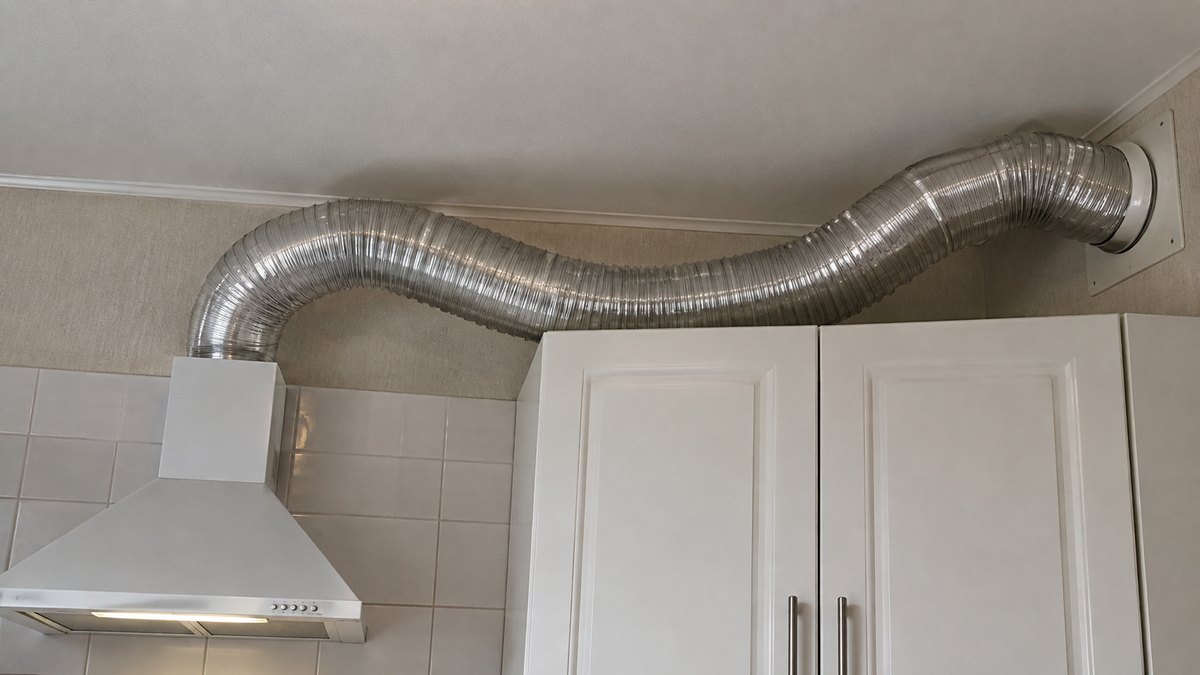

Дальше хуже. Несжатая гофра провисает волнами, и каждая волна работает как лишний поворот.

По нашим замерам на кухнях разница между натянутой и провисшей гофрой доходит до трети расхода. Вытяжка на 600 кубометров отдаёт около 400.

Третья беда касается кухни. В складках гармошки оседает жир, смыть его оттуда невозможно.

Через пару лет такая труба становится липкой изнутри и пахнет. Гладкую оцинковку в такой ситуации просто чистят ёршиком.

Правила, при которых гофра работает нормально:

• Длина до полутора метров. Дальше потери перекрывают всю выгоду от удобства.
• Натягивать в струну. Гофра тянется примерно втрое, работать должна в растянутом виде.
• Без резких заломов. Радиус поворота минимум два диаметра трубы.
• Не на кухне над плитой. Там жир, там нужна гладкая стенка.
• Утеплённый вариант по холоду. На чердаке и в подвале только в шубе.

Самое правильное применение гофры, это стыковка. Коротким куском соединяют прибор с жёсткой трассой, чтобы вибрация не ушла в трубу.

Какой диаметр воздуховода нужен

Короткий ответ: диаметр считают от расхода воздуха и допустимой скорости. Для жилья берут 100, 125 или 160 миллиметров.

Сначала надо знать расход. Это количество воздуха, которое труба должна пропускать, его меряют в кубометрах в час.

Для квартиры цифры берут из норм: кухня с электроплитой 60 кубометров в час, с газовой 100, ванная и туалет по 25. Подробный счёт по всей квартире мы разобрали в статье расчёт вентиляции.

Дальше простая таблица. В ней уже учтена спокойная скорость около 3 метров в секунду.

Считать самому тоже несложно. Площадь трубы в квадратных метрах умножаем на скорость в метрах в секунду и на 3600.

Пример для трубы 125 миллиметров. Площадь 0,0123 квадратных метра, умножаем на 3 и на 3600, выходит около 130 кубометров в час.

Главное правило по диаметру звучит коротко. Никогда не сужайте трассу относительно выхода прибора.

Вытяжка с выходом 150 миллиметров, посаженная на трубу 100, теряет около половины расхода. Плюс начинает выть на второй скорости.

Требования к воздухообмену в жилье собраны в СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». По нему и подбирают сечения на проектах.

Скорость воздуха в воздуховоде: откуда берётся шум

Короткий ответ: шум растёт от скорости. Для квартиры потолок это 3 метра в секунду, для спальни лучше 2.

Скорость, это насколько быстро воздух летит внутри трубы. Считается просто: расход поделить на площадь сечения.

Шум зависит от неё очень резко. Удвоили скорость, и громкость подскакивает примерно на 18 децибел.

Для понимания: 18 децибел, это разница между тихим шёпотом и обычным разговором. Поэтому узкая труба слышна, а широкая нет.

Отсюда правило, которое экономит много нервов. Если сомневаетесь между двумя диаметрами, берите больший.

Разница в цене между трубой 125 и 160 миллиметров около 120 рублей за метр. Разница в тишине несопоставимо больше.

Второй источник шума не связан с воздухом вообще. Это вибрация от вентилятора, которая уходит в стену через жёсткие крепления.

Лечится она тремя вещами: мягкая вставка между прибором и трубой, резиновые прокладки под хомутами, шумоглушитель на выходе.

Шумоглушитель, это отрезок трубы с пористой начинкой внутри. Длиной от полуметра, срезает 8-15 децибел и стоит недорого.

Утепление: почему с потолка капает

Короткий ответ: если труба идёт по холодному месту без утеплителя, внутри неё собирается вода.

Механизм тот же, что у запотевшей бутылки из холодильника. Тёплый влажный воздух касается холодной поверхности, и пар превращается в капли.

В трубе эти капли скапливаются на дне. Дальше они либо стекают назад к решётке, либо текут по стыкам на потолок.

Хозяева обычно думают на протечку от соседей. А течёт собственная вытяжка, которую проложили по холодному чердаку голой.

Где утепление обязательно:

• Холодный чердак. Самое частое место протечек в частных домах.
• Неотапливаемый подвал и гараж. Зимой там около нуля.
• Участок на улице. Выход на фасад или на кровлю.
• Внутри вентилируемого фасада. Там гуляет уличный воздух.
• Любая холодная ниша. Запотолочное пространство у наружной стены.

Толщина шубы для нашего климата: 25 миллиметров минимум, 50 спокойный вариант. В Казани зимой бывает минус 30, и экономить на этом не стоит.

Готовые гибкие каналы продаются сразу в утеплителе. Для оцинкованной трубы берут рулонную изоляцию и мотают поверх.

Подробнее про трассы по холоду мы писали в статье вентиляция крыши и чердака.

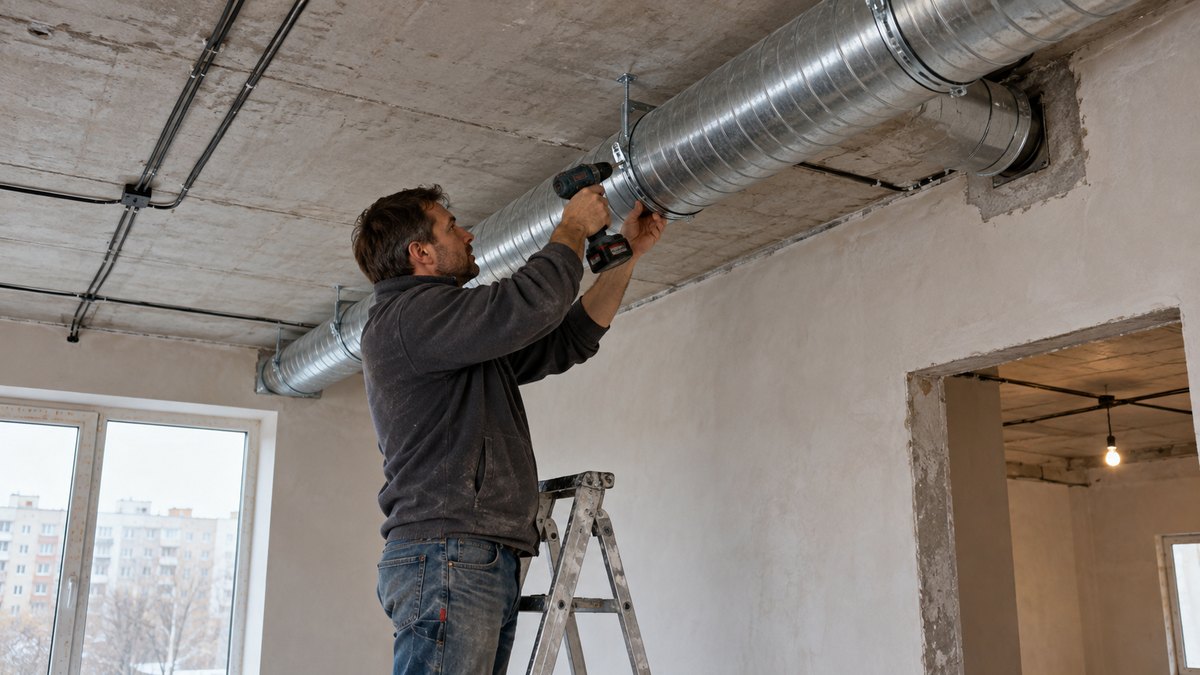

Монтаж воздуховодов: семь ошибок, которые убивают тягу

Короткий ответ: чаще всего губят трассу повороты под прямым углом, сужения и провисшая гофра.

1. Много поворотов. Каждый поворот на 90 градусов съедает примерно столько же напора, сколько полтора метра прямой трубы. Четыре угла, и минус шесть метров трассы впустую.

2. Резкий угол вместо плавного. Сварной прямой угол тормозит в два раза сильнее гнутого отвода. Плавный поворот радиусом в два диаметра стоит на 200 рублей дороже и экономит заметный кусок расхода.

3. Сужение трассы. Переход со 150 на 100 миллиметров встречается почти в каждой второй квартире. Делают его ради того, чтобы труба влезла в канал, и теряют половину мощности.

4. Негерметичные стыки. Через щели на фланцах уходит до четверти воздуха. Стыки проклеивают алюминиевой лентой, а не обычным скотчем, который отваливается за год.

5. Трасса длиннее нужного. Трубу тянут в обход кухни, чтобы спрятать покрасивее. Каждый лишний метр, это потеря, которую вентилятор не закладывал.

6. Канал в стене забит наглухо. Вытяжку вмазывают в отверстие целиком, и естественная вентиляция кухни умирает. Правильно ставить решётку с живым отверстием и обратным клапаном, это шторка, которая не пускает воздух назад.

7. Нет лючков для обслуживания. Трассу зашивают гипсокартоном глухо. Через несколько лет чистить её можно только со вскрытием короба.

Про вмазанную наглухо вытяжку стоит сказать отдельно. Это самая массовая причина, по которой в квартире вдруг начинает пахнуть соседями.

Как это работает и чем лечится, подробно разобрано в статье обратная тяга в вентиляции. А выбор между выводом в канал и фильтром мы сравнили в материале вытяжка на кухне: отвод или рециркуляция.

Как спрятать воздуховод в квартире

Короткий ответ: короб из гипсокартона, запуск над шкафами или закладка в натяжной потолок.

Трубу под потолком видно, и это портит ремонт. Решений три, и у каждого своя цена.

Короб, это самый частый выбор на кухне. Его ведут вдоль стены на высоте шкафов, и визуально он читается как часть мебели.

Про лючки забывают почти всегда. Минимум один у каждого поворота и один у обратного клапана.

Отдельное предупреждение по натяжному потолку. После монтажа полотна доступ к трубе пропадает полностью.

Поэтому всю трассу собирают, проверяют прибором и только потом зовут потолочников. Переделка после натяжки обходится в цену нового полотна.

Открытая оцинковка под потолком тоже вариант. В лофтовых интерьерах её специально оставляют и красят в цвет стен.

Казань: что встречается в наших домах

Короткий ответ: в панельках места под трубу почти нет, в новостройках его закладывают, но мало.

Первое, с чем сталкиваемся в старом фонде, это потолки 2,5 метра. Короб на 20 сантиметров в такой кухне заметен сразу.

Поэтому в панельных домах 1970-1990 годов чаще идём плоским каналом над шкафами. Высоты там обычно 7-9 сантиметров, круглая труба не проходит.

Второе, это сам канал в стене. В казанских сериях отверстие под вытяжку нередко всего 130 на 130 миллиметров.

Туда физически не зайдёт труба 150 плюс решётка с живым отверстием. Приходится ставить тройник и делить сечение.

Третье, это новостройки с вентилируемым фасадом. Выход на улицу там идёт через слой утеплителя и воздушный зазор.

Такой участок обязательно утепляем, иначе зимой внутри трубы намерзает лёд. Весной он тает и заливает откос.

Четвёртое, это дома с газовыми плитами. Их в Казани много, и там запрещено перекрывать общий канал наглухо.

Требования к безопасности при пользовании газом прописаны в Постановлении Правительства № 410. Газовая служба проверяет это при обходе.

В Набережных Челнах и Зеленодольске серии домов те же, поэтому и решения одинаковые.

Сколько стоит монтаж воздуховодов в Казани

Короткий ответ: оцинкованная трасса от 900 ₽ за метр, гибкий утеплённый канал от 750 ₽ за метр.

Цены указаны за работу вместе с материалом. Выезд на замер по Казани бесплатный, смета фиксируется и по ходу работ не растёт.

Средняя кухня в панельке укладывается в 6-9 тысяч рублей по трассе. Это 4-5 метров канала, решётка с клапаном и герметизация.

Частный дом считают иначе, там трассы длинные и с разводкой по комнатам. Как собирается такая схема, расписано в статье как сделать вентиляцию в частном доме.

Если трасса нужна под готовую систему, смотрите страницы вытяжная вентиляция и приточная вентиляция. Приточная подаёт свежий воздух с улицы, вытяжная убирает отработанный.

Коротко: что проверить у себя

Короткий ответ: шесть пунктов, и все смотрятся глазами без приборов.

• Посмотрите на гофру над шкафами. Висит волнами, значит вытяжка работает вполсилы.
• Сравните выход вытяжки и трубу. Если стоит переходник на меньший размер, это потеря половины мощности.
• Посчитайте повороты. Больше трёх углов на короткой трассе, уже перебор.
• Потрогайте стыки. Чувствуете движение воздуха мимо трубы, значит стыки надо проклеить.
• Проверьте канал в стене. Он должен остаться живым, не замурованным трубой целиком.
• Найдите холодные участки. Труба по чердаку или подвалу без утеплителя даст конденсат.

Напишите нам, что за помещение и куда надо вывести воздух. Приедем, обмерим и дадим схему с диаметрами и ценой за метр.
