Вентиляционные решётки, диффузоры и анемостаты: что куда ставить

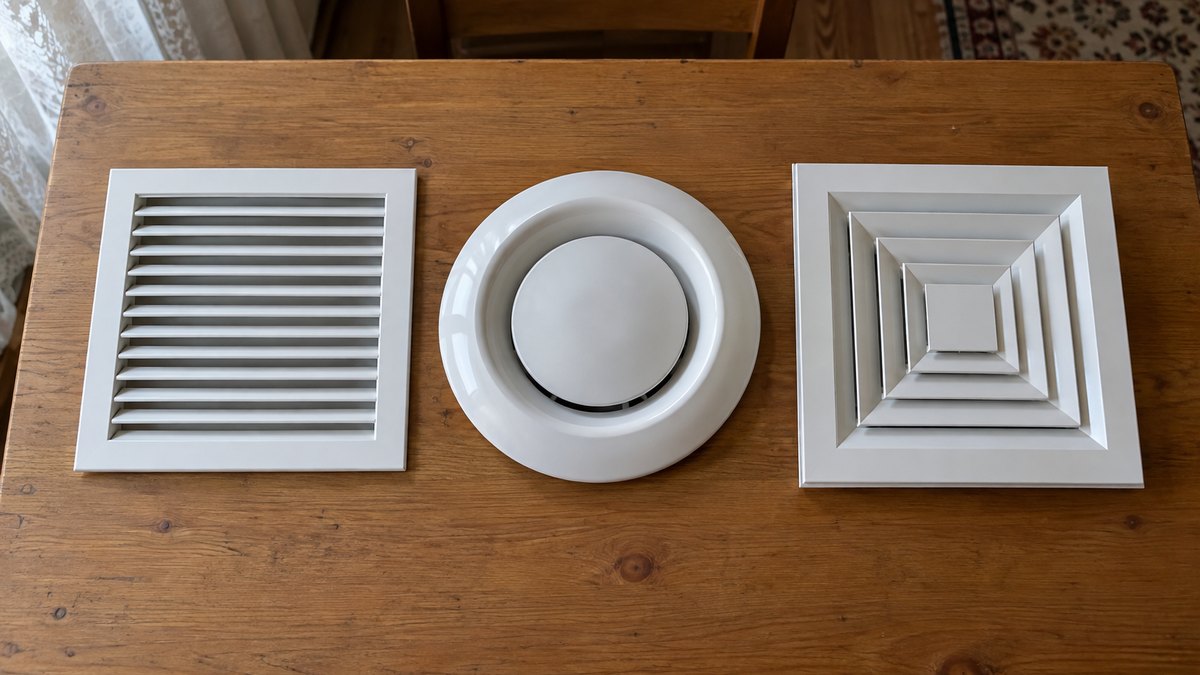

Решётка, диффузор и анемостат: чем они отличаются

Короткий ответ: все три штуки делают одно дело, просто по-разному раскидывают воздух. Решётка дует в одну сторону, анемостат по кругу, диффузор широко и мягко.

У инженеров для них есть общее слово: воздухораспределитель. Нам оно не нужно, достаточно понимать, что это последняя деталь системы.

Воздух идёт по трубе, а потом выходит в комнату. Или наоборот, уходит из комнаты в трубу. Вот это место выхода и закрыто решёткой, анемостатом или диффузором.

Деталь выглядит мелкой и дешёвой, поэтому её выбирают последней и наугад. А зря: именно она решает, будет в комнате сквозняк или нет, и будет ли слышно вентилятор.

Вот разница в одной таблице.

Дальше по каждому пункту подробно. Но сначала простое правило, которое закрывает почти все вопросы в квартире.

Если отверстие в стене, берём решётку. Если в потолке, берём анемостат или диффузор. Если это межкомнатная дверь, берём переточную решётку.

Какие бывают вентиляционные решётки

Короткий ответ: по месту установки их четыре вида. Внутренняя, наружная, переточная и напольная.

Названия в магазинах путаются, поэтому проще смотреть, где решётка стоит и что она должна выдержать.

• Внутренняя. Самая обычная, на стене в санузле или на кухне. Белый пластик, рёбра под углом, чтобы не было видно шахту.
• Наружная, она же фасадная. Ставится снаружи дома, на конце трубы. Рёбра загнуты вниз от дождя, внутри сетка от насекомых.
• Переточная. Врезается в межкомнатную дверь или в стену. Рёбра идут в два ряда навстречу друг другу, чтобы не было видно соседнюю комнату.
• Напольная. Металлическая, с прочной рамкой, выдерживает, когда на неё наступают. В квартирах встречается редко, в частных домах под окнами часто.

Отдельно стоит назвать инерционную решётку. Это вариант с подвижными лепестками, которые сами открываются от потока воздуха, а без потока падают и закрывают отверстие.

На фасаде она защищает от задувания ветром. В санузле делает то же, что обратный клапан, но дешевле.

Ещё бывают решётки с регулируемой заслонкой. Снаружи обычные рёбра, а сзади шторка, которую можно прикрыть и уменьшить расход. Нужна там, где одна труба раздаёт воздух на несколько комнат.

Про сами трубы, по которым этот воздух приходит, мы писали отдельно: воздуховоды для вентиляции. Решётка и труба подбираются вместе, иначе одна упрётся в другую.

Регулируемая решётка: зачем нужны подвижные жалюзи

Короткий ответ: подвижные рёбра нужны, чтобы повернуть струю воздуха в нужную сторону и не дуть человеку в голову.

Запрос «регулируемая вентиляционная решётка» люди набирают в двух случаях. Или дует в кровать, или наоборот в дальнем углу комнаты воздуха нет совсем.

Регулировки бывают двух разных типов, и их часто путают.

• Подвижные жалюзи. Рёбра поворачиваются пальцем и меняют направление струи. Расход воздуха при этом почти не меняется.
• Заслонка сзади. Отдельная шторка за рёбрами, крутится винтом или рычажком. Вот она как раз уменьшает расход.

Если воздуха в комнате мало, жалюзи не помогут. Нужно или решётку побольше, или разбираться с системой целиком.

Если дует, достаточно повернуть рёбра к потолку. Струя пойдёт вдоль потолка, перемешается с комнатным воздухом и опустится уже тёплой.

Инженеры этот приём называют подачей настилающей струёй. Звучит сложно, а смысл простой: холодный воздух нельзя пускать прямо на людей.

Двухрядная решётка умеет больше. Передний ряд рёбер поворачивается вверх и вниз, задний вправо и влево. Такая нужна в длинных комнатах и в офисах.

В обычной квартире двухрядка перебор. Хватает однорядной с заслонкой, она дешевле в два-три раза.

Решётка с обратным клапаном: когда помогает, а когда мешает

Короткий ответ: клапан нужен там, где из шахты идёт запах или дым соседей. И не нужен там, где тяга и так еле живая.

Обратный клапан, это тонкие лепестки за решёткой. Воздух из квартиры их отжимает и проходит, а воздух из шахты прижимает и упирается.

Лепестки бывают двух видов. Пластиковые бабочки на оси, они пощёлкивают при сквозняке, и мягкая мембрана из плёнки, она работает молча.

Работает такая решётка хорошо только в одном случае: когда за ней есть вентилятор. Вентилятор создаёт напор, лепестки гарантированно открываются.

А вот при естественной тяге начинаются проблемы. Естественная тяга, это когда воздух идёт сам, за счёт разницы температур на улице и в квартире.

Летом эта разница почти нулевая, и сил у потока хватает ровно на то, чтобы шевельнуть лист бумаги. Мембрану он уже не поднимет.

Получается, что в июле решётка с клапаном просто перекрывает кухне вытяжку. Запах из шахты не идёт, но и свой запах не уходит.

Поэтому правило у нас такое. Санузел с вентилятором, ставим клапан смело. Кухня без вытяжки над плитой, клапан не ставим.

Подробно про сам разворот тяги, его признаки и подбор клапана мы разобрали в статье обратная тяга и обратный клапан. Там же случаи, когда клапан не спасает вообще.

И ещё одно, важное для многоквартирного дома. Решётка с клапаном законна, а глухая заглушка нет: шахта относится к общему имуществу дома по Постановлению Правительства № 491 о содержании общего имущества.

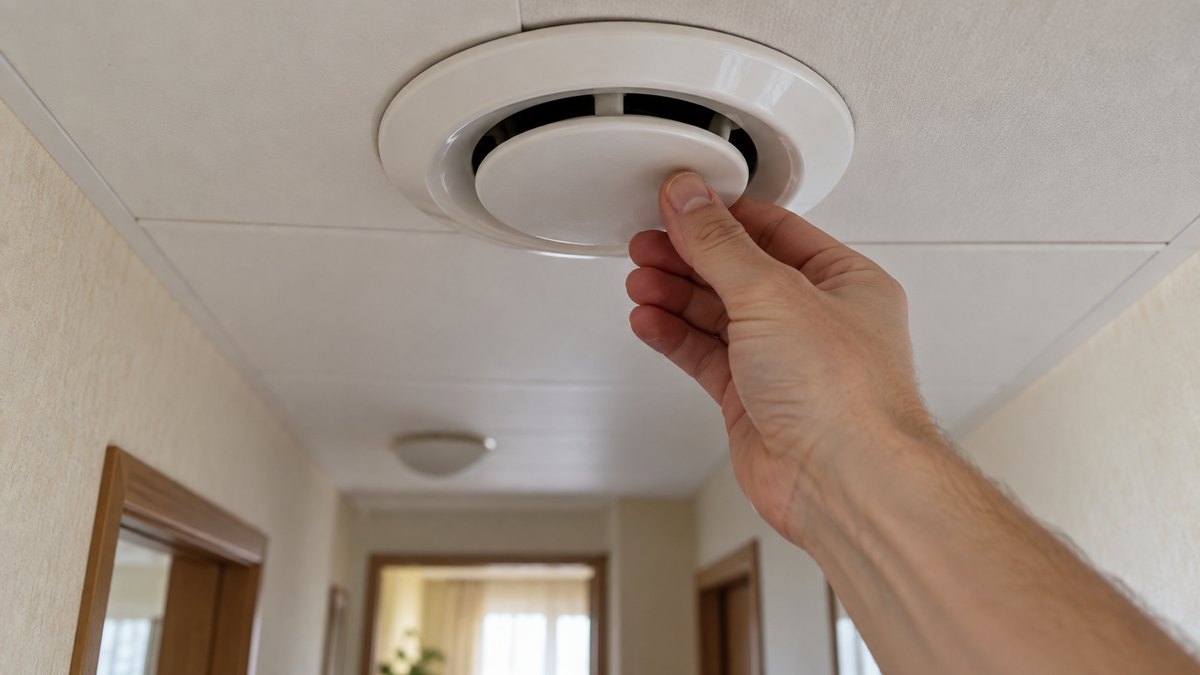

Анемостат: что это и где его ставят

Короткий ответ: анемостат, это круглая тарелка в потолке с подвижным диском в центре. Диск вкручивается и выкручивается, и этим настраивают расход.

Слово страшное, а штука простая. Представьте крышку кастрюли, которую приподняли на сантиметр: воздух выходит по всему кругу тонкой щелью.

Именно поэтому анемостат не дует струёй. Воздух расходится веером по потолку и опускается в комнату уже перемешанным.

Ставят их под круглые каналы. Самые ходовые диаметры в квартирах: 100, 125 и 160 мм.

Анемостаты делятся на приточные и вытяжные, и разница в форме диска.

• Приточный. Диск выпуклый, выдвинут в комнату. Он отбивает струю в стороны, иначе свежий воздух падал бы столбом вниз.
• Вытяжной. Диск плоский или утоплен внутрь. Воздух затягивается со всех сторон равномерно.

На практике многие модели универсальные, их просто переворачивают. Если на упаковке нет пометки, смотрите на диск: выпирает вперёд, значит приток.

Регулировка центральным диском меняет расход примерно на треть. Это полезно, когда одна приточная установка кормит четыре комнаты и в дальней воздуха не хватает.

Приточная установка, это ящик с вентилятором и фильтрами, который сам тянет воздух с улицы и разводит по трубам.

Метод настройки у нас всегда один. Сначала открываем все анемостаты полностью, потом замеряем расход в каждой комнате и прижимаем те, где воздуха больше нормы.

Материал бывает пластиковый и металлический. Пластик дешевле и нормально живёт в комнате, металл нужен в санузле и на кухне: он не желтеет и моется жёсткой стороной губки.

Диффузор: чем отличается от анемостата

Короткий ответ: диффузор, это тоже потолочное устройство, но без подвижного диска. Внутри несколько вложенных рамок, которые разводят поток вдоль потолка.

Строго говоря, анемостат, это один из видов диффузора. В магазинах их разделили, потому что выглядят и стоят они по-разному.

Самый частый в квартирах, это квадратный потолочный диффузор. Снаружи рамка 300×300 или 600×600 мм, внутри три-четыре ступеньки, которые раскидывают воздух на четыре стороны.

Его берут, когда расход большой. Квадрат 300×300 мм спокойно пропускает 200-250 м³/ч без шума, круглый анемостат на 125 мм выдаёт в три раза меньше.

Второй вид, это щелевой диффузор. Длинная узкая полоса в потолке, щель шириной 15-25 мм, длина от полуметра до двух.

Он почти не заметен в потолке, поэтому его любят дизайнеры. И он дорогой: метр щелевого диффузора стоит как десять обычных решёток.

Есть и практическая причина его взять. Длинная щель даёт ровную плоскую струю вдоль потолка, и в комнате со вторым светом или с панорамными окнами это работает лучше точечной тарелки.

Вот сравнение по цифрам, которое мы держим в голове на объекте.

Цифры в таблице взяты при спокойной скорости воздуха. Производитель в каталоге напишет больше, но там уже будет слышный шум.

Переточные решётки: без них вытяжка не работает

Короткий ответ: воздух должен пройти через всю квартиру от спальни до санузла. Закрытая дверь без решётки этот путь обрывает.

Схема движения воздуха в квартире всегда одна и та же. Свежий заходит в комнаты, идёт через коридор и уходит через кухню и санузел.

Это заложено прямо в СП 54.13330.2022 «Здания жилые многоквартирные»: приток в жилые комнаты, вытяжка из кухни и санузлов.

Теперь закройте все межкомнатные двери, как делают на ночь. Воздух в спальне заперт, вытяжка в ванной тянет сама из себя, система стоит.

Отсюда и знакомая картина: к утру в спальне душно, хотя приточка всю ночь работала.

Решается это тремя способами, по возрастанию аккуратности.

• Щель под дверью. Самый простой способ: зазор 15-20 мм между полотном и полом. Для двери шириной 80 см это даёт около 50 м³/ч.

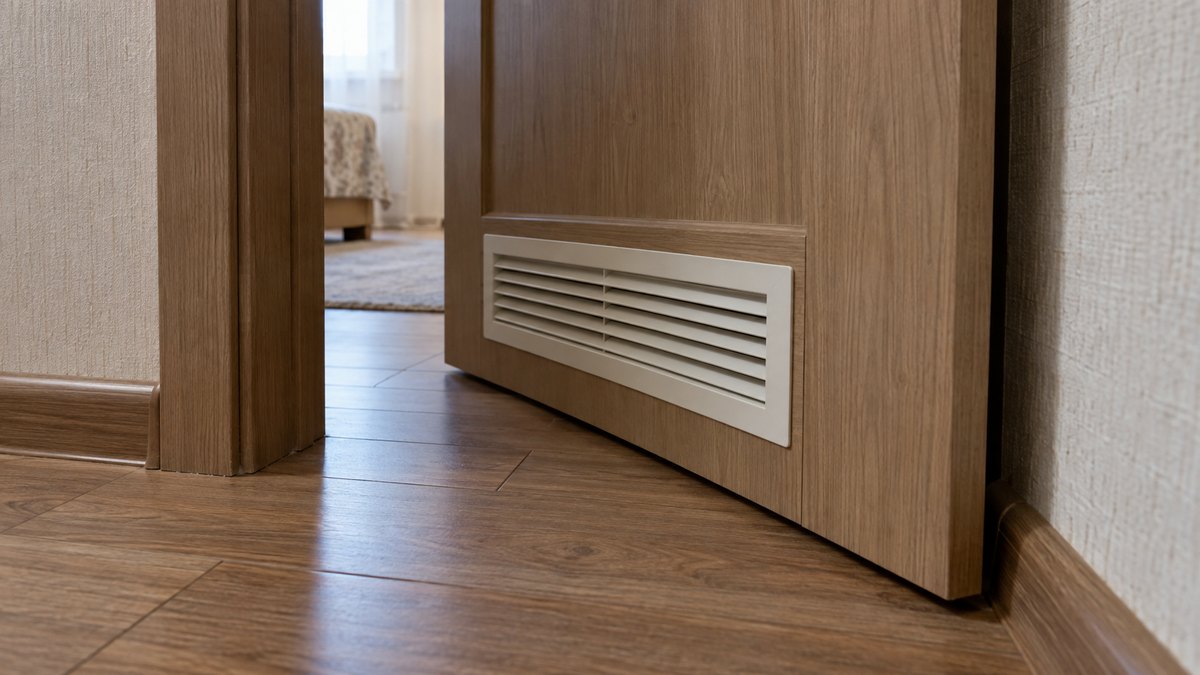

• Переточная решётка в двери. Врезается в нижнюю часть полотна. Пропускает больше щели и не тянет пыль с пола.
• Решётка в стене над дверью. Самый тихий вариант: звук из коридора идёт вверх, а не в лицо лежащему человеку.

Размер подбираем по расходу комнаты. Для спальни на двоих нужно 60 м³/ч, значит живое сечение перетока от 0,015 м², это решётка примерно 400×100 мм.

Главный страх хозяев тут не цифры, а звук. Через решётку действительно слышно коридор лучше, чем через глухую дверь.

Лечится это выбором двухрядной переточной решётки. Два ряда рёбер навстречу друг другу ломают прямой путь звука, и заодно через решётку не видно комнату.

Ставить переточную решётку в дверь санузла не надо. Там воздух должен только заходить, и заходит он через ту же щель под дверью, которая там уже есть.

Какой размер решётки нужен: считаем по живому сечению

Короткий ответ: размер считают не на глаз, а от расхода воздуха и допустимой скорости. Расчёт в два действия на калькуляторе телефона.

Сначала два понятия, без них ничего не сойдётся.

Живое сечение. Это сумма площади всех щелей между рёбрами, то есть реальная дырка, через которую идёт воздух. У обычной решётки это 60-65 процентов от её габарита, рёбра и рамка забирают остальное.

Скорость воздуха. Это сколько метров в секунду воздух пролетает в этих щелях. Чем быстрее, тем громче свист.

Допустимые скорости мы держим такими, и они проверены ушами, а не только каталогом.

Нормы по шуму в квартире жёсткие. Ночью в жилой комнате допускается 25 дБА, это уровень тихого шёпота. Цифра из СанПиН 1.2.3685-21, и именно из-за неё в спальне скорость держим ниже всех.

Теперь сам расчёт. Формула одна: живое сечение в м² равно расход в м³/ч, делённый на скорость в м/с и на 3600.

Разберём на примере кухни с газовой плитой. Норма вытяжки там 100 м³/ч, скорость берём 3 м/с.

Считаем: 100 делим на 3 и на 3600, получаем 0,0093 м². Это нужная площадь щелей.

Дальше делим на 0,6, потому что живое сечение меньше габарита. Выходит 0,0155 м², то есть квадрат примерно 125×125 мм.

Ближайший стандартный размер больше, значит берём решётку 150×150 мм. Кухня будет молчать.

Чтобы не считать каждый раз, вот готовая табличка по ходовым размерам.

Колонка «тихий расход» посчитана на 2 м/с, колонка «предел» на 3 м/с. За пределом решётка начинает шипеть, и это уже не лечится регулировкой.

Сколько воздуха нужно именно вашим комнатам, разложено по нормам в статье расчёт вентиляции. Коротко: кухня с газом 100 м³/ч, кухня с электроплитой 60, ванная 25, туалет 25, совмещённый санузел 50.

Решётка в ванную и на кухонную шахту: что брать

Короткий ответ: в ванную берём металл или плотный пластик с клапаном, на кухню простую решётку без клапана и размером побольше.

Это два самых частых места в квартире, поэтому разберём отдельно.

Ванная и туалет. Отверстие обычно 130-150 мм, норма вытяжки 25 м³/ч на помещение и 50 на совмещённый санузел.

Решётка тут живёт во влажности, поэтому дешёвый тонкий пластик за пару лет желтеет и трескается. Плотный ударопрочный пластик или крашеный металл держатся спокойно.

Клапан в санузле почти всегда полезен. Запах из шахты в панельке приходит именно сюда, потому что в санузлах каналы соседей сходятся ближе всего.

Если в санузле стоит вентилятор, решётка идёт в комплекте с ним и отдельно её покупать не нужно. Как подобрать сам вентилятор, разобрали тут: как выбрать вытяжной вентилятор.

Кухня. Отверстие шахты обычно 150×200 или 200×200 мм, иногда круглое на 150 мм.

Главная ошибка на кухне, это поставить решётку меньше отверстия и закрыть половину канала. Расход падает вдвое, а хозяин считает, что шахта засорилась.

Вторая по частоте ошибка, это решётка с клапаном там, где нет вытяжки над плитой. Про это писали выше: летом такой клапан просто закрывает кухне выход.

Отдельная история, когда в канал уже врезана гофра от кухонной вытяжки. Тогда нужна решётка с круглым патрубком под гофру и с клапаном в боковой части, чтобы шахта работала и при выключенной вытяжке.

Такую комбинированную решётку в магазине продают как решётку с отводом. Берите только с клапаном: без него выключенная вытяжка пускает воздух обратно в кухню.

Пластик, алюминий или сталь: что где живёт

Короткий ответ: в квартире достаточно пластика, на фасад и в большие размеры нужен алюминий, в цех сталь.

Вопрос материала почти всегда решается ценой, но есть три места, где экономия выходит боком.

• Фасад дома. Пластик на улице за три-четыре казанских зимы становится хрупким и лопается от морозного удара. Снаружи только алюминий или сталь с покрытием.
• Размер больше 300 мм. Длинные пластиковые рёбра провисают и начинают дребезжать от потока. Металл держит форму.
• Кухня общепита, цех, мойка. Там решётку моют агрессивной химией и горячей водой. Нужна нержавейка или крашеная сталь.

Для квартиры мы обычно берём белый пластик в комнаты и крашеный алюминий в санузел и на кухню. Разница в цене на точку рублей 400, зато решётка не желтеет от пара.

Про цвет: белый есть всегда, остальное под заказ. Алюминий красят в любой цвет по каталогу RAL, это удобно под тёмный потолок или под дерево.

Деревянные решётки тоже существуют, их ставят в баню и в сауну. Там металл раскаляется, а пластик плывёт, поэтому берут липу или осину. Про банную схему целиком у нас есть страница вентиляция в бане.

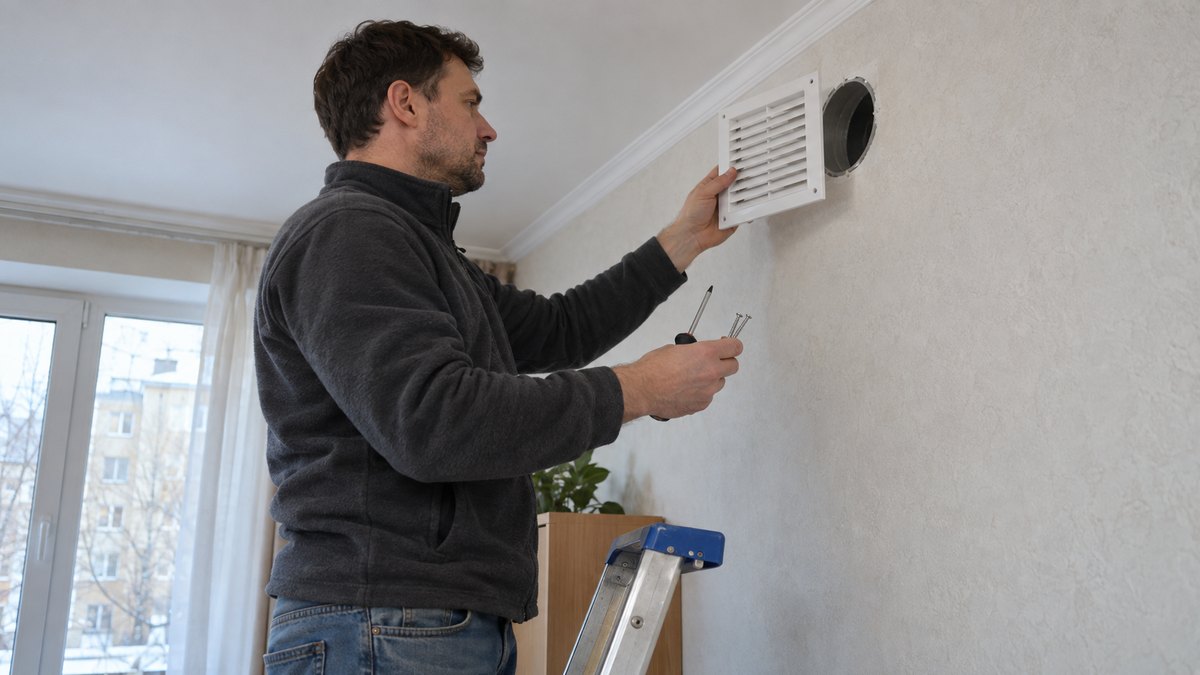

Как установить вентиляционную решётку своими руками

Короткий ответ: на готовое отверстие ставится за десять минут. Нужны отвёртка, два дюбеля и рулетка.

Это ровно тот случай, когда звать монтажника не обязательно. Порядок такой.

• Снимите старую решётку. Чаще всего она на двух винтах под крестовую отвёртку, иногда просто вставлена в отверстие на распор.
• Замерьте отверстие, а не старую решётку. Рулетка внутрь канала, по ширине и по высоте. Старая могла быть меньше, чем надо.
• Посмотрите в канал фонариком. Если видно слой пыли толщиной с палец или строительный мусор, сначала чистка, потом решётка.
• Выберите размер с запасом рамки. Рамка должна закрывать отверстие с перекрытием 10-15 мм с каждой стороны, иначе будут видны сколы штукатурки.
• Приложите и отметьте отверстия. Карандашом через монтажные уши, потом сверло 6 мм и дюбель.
• Закрутите без фанатизма. Пластиковую рамку легко стянуть винтом в дугу, тогда она перестанет прилегать и начнёт дребезжать.
• Проверьте тягу листом бумаги. Лист должен прилипнуть к решётке и держаться сам. Как это делать правильно, расписано тут: как проверить вентиляцию.

Переточная решётка в дверь, это уже другая история. Там нужно вырезать прямоугольник в полотне, и цена ошибки равна цене двери.

Порядок для двери такой. Разметка по шаблону из упаковки, сверление четырёх угловых отверстий, рез электролобзиком с пилкой по ламинату, зачистка кромки, установка двух половинок решётки с двух сторон.

Если дверь дорогая или полотно с сотовым наполнителем, лучше позвать нас. Мы такие врезки делаем за полчаса и без сколов ламината.

Восемь ошибок, которые мы видим на выездах

Короткий ответ: почти все проблемы с решётками, это неправильный размер или глухая заслонка там, где её быть не должно.

Список собран по нашим выездам в Казани, от самых частых к редким.

• Решётка меньше канала. Хозяин закрыл отверстие 200×200 решёткой 150×150, потому что та аккуратнее. Потерял 40 процентов расхода.
• Глухая заглушка в шахте. Ставят, когда дует запах соседей. Канал глохнет, влага остаётся в квартире, через полгода приходит плесень в углах.
• Решётка закрашена. В старом фонде рёбра закатаны краской в несколько слоёв, щели сузились вдвое. Меняется за двести рублей, а причину ищут в шахте.
• Клапан на кухне без вытяжки. Разобрали выше: летом он перекрывает канал насмерть.
• Приток в лицо. Регулируемую решётку поставили рёбрами вниз, струя идёт в кровать. Хозяин закрывает её совсем и остаётся без воздуха.
• Нет перетока между комнатами. Двери плотные, порогов нет, щель под полотном 3 мм. Приточка работает, а в спальне душно.
• Решётка вплотную к повороту трубы. Воздух выходит неравномерно и гудит. Нужен прямой участок хотя бы в два диаметра трубы перед решёткой.
• Сетка от насекомых изнутри. На внутренней решётке она зарастает пылью за сезон. Сетка нужна только на наружной.

Девятая ошибка не техническая, но встречается часто. Решётку выбирают по внешнему виду, а живое сечение у красивых дизайнерских моделей иногда всего 35 процентов.

Такую решётку надо брать на размер больше расчётного. Продавец об этом не предупредит, цифра живого сечения лежит в каталоге производителя.

Казань: что стоит в наших домах

Короткий ответ: в панельках 70-80-х годов решётки почти везде маленькие и закрашенные, в новостройках наоборот стоят заглушки от застройщика.

Пройдёмся по типам домов, которые встречаем чаще всего.

Панельные дома 1970-80-х. Это Горки, Ново-Савиновский, часть Авиастроительного. Отверстие на кухне 150×200 мм, в санузле около 130×130, решётки родные пластиковые и за 40 лет закрашены вместе со стеной.

Наш типичный приём тут простой. Меняем решётку, замеряем расход до и после, и в половине квартир тяга восстанавливается без всякой чистки.

Кирпичные хрущёвки. Старые районы ближе к центру. Каналы там часто неровные, отверстие прямоугольное, но с перекосом, и стандартная рамка ложится криво.

Берём решётку на размер больше с широкой рамкой, она закрывает неровную кромку. Про устройство самих каналов писали в статье вентиляционная шахта в многоквартирном доме.

Новостройки Азино, Салават Купере, Чистопольской. Тут вентблоки ровные, а решёток часто нет вообще: стоит заводская заглушка из пенопласта или плёнка от штукатурки.

Про эту плёнку забывают после ремонта регулярно. Канал рабочий, вытяжки нет, а причина спрятана под решёткой в двух сантиметрах от глаз.

Частные дома в пригородах. Это Осиново, Куюки, Новая Тура, Пестрецы. Там всё делается с нуля, и главный вопрос не в типе решётки, а в их количестве и размещении.

Правило, которое мы держим на частном доме: приток в каждую жилую комнату, вытяжка из кухни, санузлов и котельной, переток через все двери.

Отдельно про нашу зиму. При минус 25 на наружной решётке и на первом метре трубы садится изнутри лёд, если труба не утеплена.

Лёд сужает проход, расход падает, а весной подтаявшая вода течёт по стене. Поэтому наружную решётку мы всегда ставим в паре с утеплённым участком трубы, требования по температурам берём из СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».

В Набережных Челнах картина та же, дома в основном панельные тех же серий. В Зеленодольске больше старого фонда с кирпичными каналами и нестандартными отверстиями.

Сколько стоит в Казани

Короткий ответ: сама решётка от 150 рублей, замена с нашим выездом от 1 200. Разбор по всей квартире с замерами от 2 500.

Цены на сами решётки, это розница в Казани осенью 2026 года. Разброс внутри одного размера доходит до трёх раз, и дорогое не всегда значит лучше.

Что действительно влияет на цену: материал, живое сечение и наличие регулировки. Что не влияет на работу: бренд и форма рёбер.

Отдельно про нашу работу. Если мы монтируем систему целиком, решётки и анемостаты уже входят в смету, отдельной строкой их не добавляем.

Это страницы монтаж вентиляции и воздуховоды. Если нужно только поменять решётки и настроить расход по комнатам, это обслуживание вентиляции.

Ходовые размеры держим в машине. Поэтому замена обычно делается в тот же выезд, без второго визита за деталью.

Коротко: что сделать сегодня

Короткий ответ: возьмите рулетку и лист бумаги, обойдите квартиру за десять минут. Дальше по списку.

• Приложите лист к каждой решётке. Прилип и держится, тяга есть. Падает, разбираемся с причиной.
• Замерьте отверстие под решёткой. Если канал шире рамки, вы теряете расход просто так.
• Посмотрите, не закрашены ли рёбра. Краска в щелях, значит решётку меняем, это двести рублей.
• Проверьте щель под межкомнатными дверями. Меньше 15 мм, нужен переток через решётку.
• Найдите заглушки после ремонта. В новостройке снимите решётку и загляните в канал фонариком.
• Послушайте решётки вечером. Шипит или свистит, значит размер мал, нужна побольше.
• Помойте всё, что снимается. Тёплая вода с мылом, двадцать минут на квартиру, расход подрастёт сразу.

Если решётки в порядке, а воздуха всё равно мало, дело не в них. Начните со статьи почему не работает вентиляция: там разобраны засор канала, разворот тяги и отсутствие притока.

Напишите нам площадь квартиры и пришлите фото канала с рулеткой рядом. Подберём размеры по всем точкам, скажем, сколько воздуха вы получаете сейчас против нормы, и привезём решётки с собой.
