Тепловая завеса: как выбрать и куда повесить, чтобы от двери не дуло

Что такое тепловая завеса и как она работает

Короткий ответ: это длинный ящик с вентилятором, который вешают над дверью. Принцип работы простой: он дует вниз и перекрывает проём струёй воздуха.

Представьте вход в магазин зимой. Дверь открывается каждую минуту, и каждый раз внутрь вваливается морозный воздух.

Холод тяжелее тепла, поэтому он стелется по полу. У кассы ноги мёрзнут, хотя под потолком жара.

Завеса эту картину меняет. Она берёт воздух из зала, прогоняет через нагреватель и выдувает вниз плоской струёй во всю ширину двери.

Струя идёт от потолка к полу со скоростью около восьми метров в секунду. Это примерно как сильный ветер.

Уличный воздух в эту струю упирается и внутрь не проходит. Получается воздушная стена поперёк проёма.

Названий у этой штуки три, и все они про одно. Воздушная завеса, воздушно-тепловая завеса и просто тепловая завеса.

Разница только в нагреве. Воздушная завеса гонит воздух комнатной температуры, без подогрева.

Тепловая завеса ещё и греет этот воздух. В Казани с её январскими морозами ставят почти всегда вторую.

Кому завеса нужна, а кому не нужна

Короткий ответ: завеса нужна там, где дверь открывают часто, а тамбура нет. Если тамбур есть, деньги лучше потратить на другое.

Разберём на простом примере. Дверь обычной квартиры открывают раз десять в сутки, по две секунды.

Теплопотери от этого копеечные, завеса тут не окупится никогда. А вот в продуктовом у дома дверь ходит триста раз за смену.

Вот где завеса реально работает:

• Магазины и аптеки с выходом прямо на улицу, без тамбура.
• Кафе и пекарни, особенно с витриной во всю стену.
• Склады и цеха, где ворота стоят открытыми под погрузку.
• Автомойки и сервисы с подъёмными воротами.
• Входные группы бизнес-центров и поликлиник.
• Гаражи и мастерские в частном доме.

А вот где завеса лишняя. Если перед дверью есть тамбур, то есть маленькая комнатка с двумя дверями подряд.

Тамбур уже работает воздушным шлюзом: одна дверь закрывается раньше, чем откроется вторая. Холод до зала не доходит.

Второй случай, это редко открываемая дверь. Склад, куда заходят дважды в день, греть завесой бессмысленно.

Третий случай встречается чаще всего, и он обидный. Завесу ставят в помещение, где просто не хватает отопления.

Она какое-то время тянет, потом хозяин видит счёт за свет и выключает её. Завеса не заменяет батареи, она только держит границу у двери.

Чем завеса отличается от обогревателя и тепловой пушки

Короткий ответ: обогреватель греет воздух внутри, а завеса не пускает холодный воздух снаружи. Задачи разные, друг друга они не заменяют.

Это первое, о чём нас спрашивают. Люди сравнивают цены и видят, что конвектор в три раза дешевле.

Конвектор, это плоская панель на стене с нагревателем внутри. Он прогревает воздух в комнате, медленно и ровно.

Поставьте конвектор рядом с постоянно открывающейся дверью. Он будет греть улицу, и счётчик намотает лишнего.

Тепловая пушка, это большой вентилятор с сильным нагревателем, обычно на ножках. Она быстро гонит горячий воздух в одну сторону.

Пушку берут на стройку или на разовый прогрев. Для двери она не годится: поток у неё круглый, а проём надо перекрыть ровной полосой.

Инфракрасный обогреватель греет не воздух, а предметы и людей под ним. Хорошая вещь для рабочего места у входа, но холод он не останавливает.

Часто правильный ответ, это пара приборов. Завеса держит дверь, конвектор или батареи греют зал.

И ещё один момент, который мы проговариваем всегда. Завеса гоняет воздух по кругу внутри помещения, свежего она не приносит.

За свежий воздух отвечает приточная вентиляция, это отдельная система с забором воздуха с улицы. Путать их не надо.

Электрическая или водяная: чем греет завеса

Короткий ответ: электрическая проще в монтаже, но дорогая в работе. Водяная наоборот.

Внутри любой завесы стоит нагреватель. Отличаются завесы тем, откуда этот нагреватель берёт тепло.

Электрическая завеса. Внутри спираль или трубчатый нагреватель, как в чайнике. Питание от электросети.

Плюс один, но весомый: вешаете куда угодно, лишь бы хватило электричества. Минус тоже один: киловатты на счётчике.

Водяная завеса. Внутри маленький радиатор, к которому подведены две трубы от отопления. Воздух проходит сквозь него и греется.

Электричество тратит только вентилятор, это 100-300 Вт, как лампочка. Но к месту установки надо тянуть трубы, а это ремонт и согласования.

Завеса без нагрева. Просто вентилятор в корпусе, воздух не греется. Работает летом в помещениях с кондиционером, чтобы не выпускать холод.

На практике выбор решается арендой. Если помещение своё и есть котельная или тепловой узел, водяная окупится за пару сезонов.

Если вы арендатор в торговом центре, никто не даст врезаться в контур отопления. Остаётся электрическая.

Как подобрать завесу под свою дверь

Короткий ответ: измерьте ширину проёма и высоту от пола до места установки. Длину корпуса берите по ширине, мощность по высоте.

Подбор строится на двух размерах, и оба меряются рулеткой за минуту.

Размер первый: ширина проёма. Корпус завесы должен перекрывать проём целиком, от косяка до косяка.

Дверь 80 см, берём завесу 80 или 90 см. Дверь 120 см, берём 120 см или две штуки по 60 см встык.

Завеса короче проёма оставляет щели по бокам. Холод найдёт эти щели за секунду и пойдёт через них.

Размер второй: высота установки. Чем выше висит завеса, тем сильнее должен быть поток, чтобы струя добила до пола.

Струя по дороге вниз тормозится и расходится. С двух метров долетает легко, с четырёх уже нужна совсем другая машина.

Цифры в таблице, это рабочая вилка для Казани. Поправку даём на то, насколько часто открывается дверь.

Дверь нараспашку весь день, берём верх вилки. Дверь открывается на пару секунд, хватит низа.

Отдельная история, это ворота. Там проём бывает три метра в ширину и четыре в высоту.

Завесу на ворота поэтому подбирают иначе. Вешают несколько штук в ряд или ставят вертикальную, сбоку. Про вертикальные чуть ниже.

Горизонтальная или вертикальная

Короткий ответ: почти всегда горизонтальная, над дверью. Вертикальную ставят, когда повесить сверху некуда.

Горизонтальная завеса, это тот самый длинный ящик над проёмом. Девять из десяти установок именно такие.

Струя идёт сверху вниз, то есть против естественного движения холода. Холод стелется по полу, а завеса прижимает его обратно.

Вертикальная завеса ставится сбоку от проёма, как узкая колонна. Дует поперёк, слева направо.

Её берут в трёх случаях. Когда над дверью витраж и вешать не на что.

Когда проём очень высокий, и сверху струя до пола просто не долетит. И когда проём широкий, но низкий, например окно выдачи.

Есть и минус. Боковая струя чувствительна к сквознякам, и перекрывает проём хуже верхней.

Поэтому решение звучит так. Есть куда вешать сверху, вешаем сверху. Нет, обсуждаем вертикальную.

Сколько завеса ест электричества

Короткий ответ: мощность нагревателя в киловаттах и есть расход за час работы. Завеса на 5 кВт за час съедает 5 кВт·ч.

Это вопрос номер два после цены. Потребление электроэнергии считается в одно действие, по паспортной мощности нагревателя.

Возьмём типовой магазин у дома в Казани. Дверь 90 см, завеса на 5 кВт, смена двенадцать часов.

Если бы нагрев работал без остановки: 5 кВт умножаем на 12 часов, получаем 60 кВт·ч за день. По тарифу около 5,4 ₽ это примерно 320 ₽ в сутки.

Но без остановки он не работает. Термостат, то есть датчик температуры внутри завесы, отключает нагрев когда у двери уже тепло.

Реальный расход выходит в два-три раза ниже. То есть порядка 110-160 ₽ в день, или 3-5 тысяч ₽ за зимний месяц.

Как снизить расход ещё:

• Поставить датчик открытия двери. Нагрев включается только когда дверь открыта.
• Не гнаться за лишними киловаттами. Завеса на 9 кВт вместо нужных 5 ест почти вдвое больше.
• Включать режим без нагрева в межсезонье. В октябре хватает просто воздушного потока.
• Раз в сезон чистить решётку и крыльчатку. Забитая пылью завеса дует слабее, а ест столько же.

Для сравнения цифра по теплопотерям. Открытая дверь 90 см в мороз минус двадцать выпускает из зала примерно столько же тепла, сколько даёт та самая завеса на 5 кВт.

Поэтому спор «греет или экономит» мы решаем так. Завеса не уменьшает ваш счёт за свет, она делает помещение пригодным для работы.

Управление: пульт, термостат и датчик двери

Короткий ответ: минимум нужен термостат, дальше по желанию пульт и датчик открытия двери.

Самая дешёвая завеса управляется тумблерами прямо на корпусе. Три положения: выключено, вентилятор, вентилятор с нагревом.

Проблема в том, что корпус висит под потолком. Лазить к нему по стремянке каждое утро никто не станет.

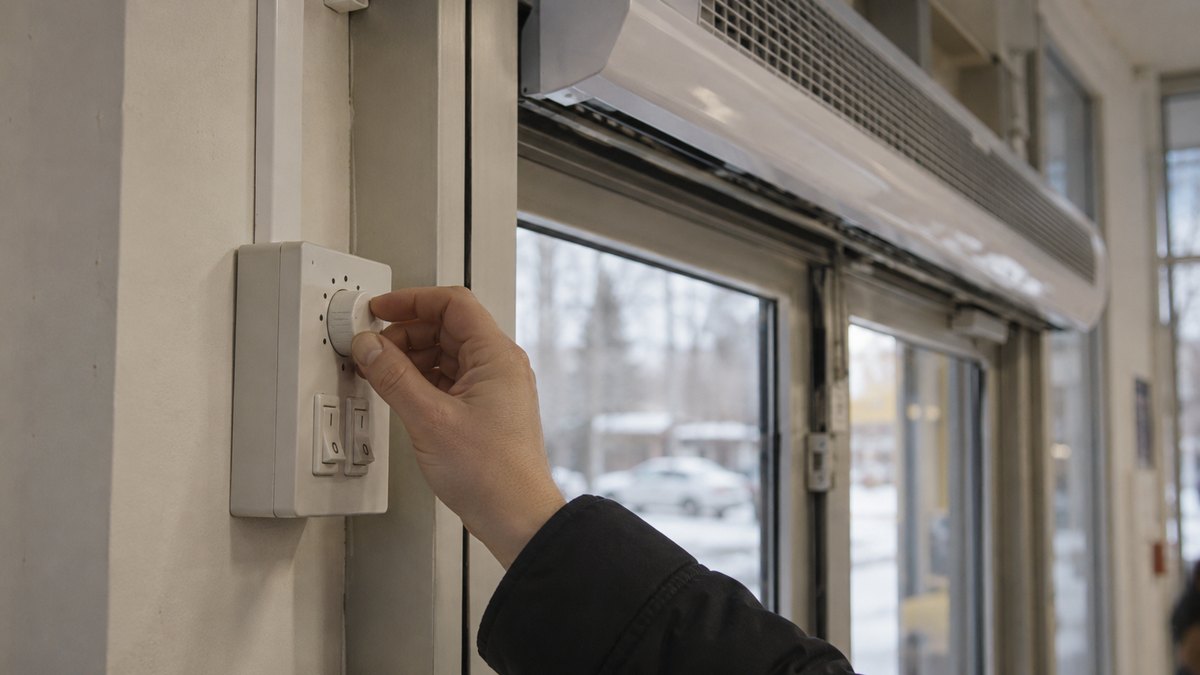

Поэтому берут модель с пультом, который выносится на стену. Это небольшая коробочка у двери, с ручкой и переключателями.

Термостат. Датчик меряет температуру и сам отключает нагрев, когда достаточно тепло. Без него завеса жарит постоянно.

Это первое, на что мы смотрим в характеристиках. Разница в цене невелика, разница в счёте за свет заметная.

Датчик открытия двери. Маленький магнитный контакт на косяке, как в сигнализации. Дверь открылась, завеса включилась на полную.

Для магазина с редким потоком вещь полезная. Для двери, которая и так не закрывается, смысла в нём мало.

Пульт дистанционный. Обычный инфракрасный, как у кондиционера. Удобно, но теряется в первый же месяц.

Проводной пульт на стене надёжнее. Советуем именно его, особенно там, где работают сменщики.

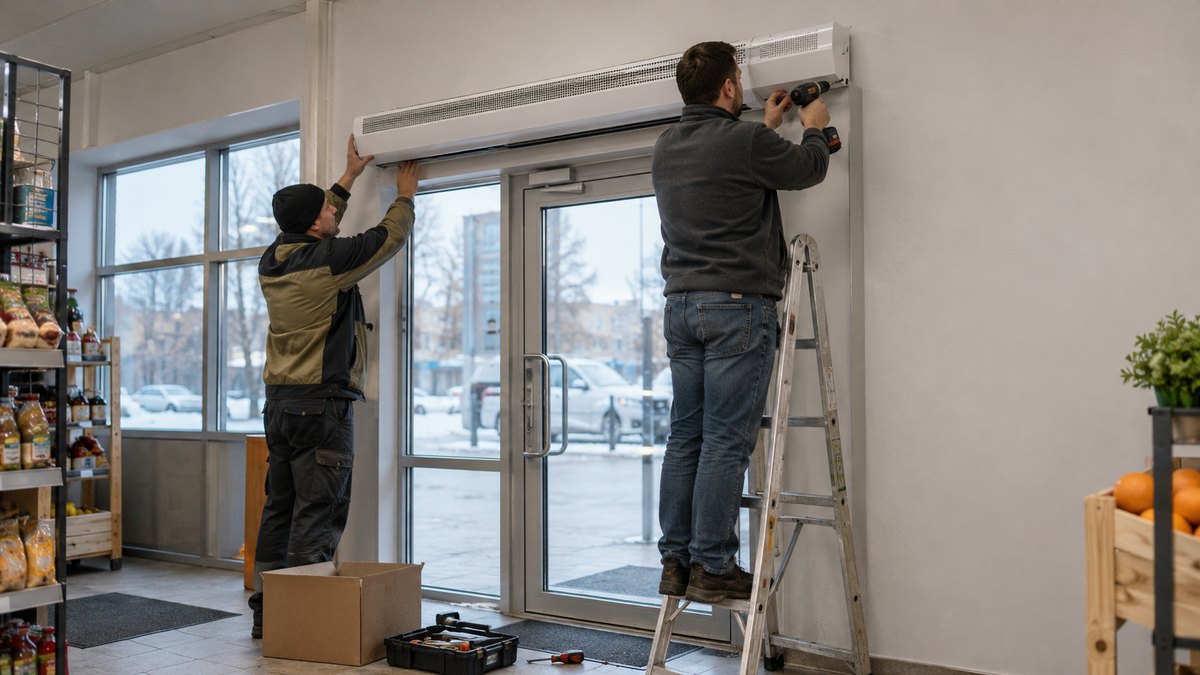

Монтаж: где вешать и что учесть заранее

Короткий ответ: корпус вешают прямо над проёмом, вплотную к нему, и подводят отдельную линию питания от щита.

Монтаж выглядит просто, и именно поэтому его часто портят. Разберём по шагам.

Шаг 1. Место. Корпус ставится над проёмом со стороны помещения, не с улицы.

Отступ от верха двери до корпуса делаем минимальный, 10-20 см. Чем больше зазор, тем больше холода проскакивает сверху.

Шаг 2. Крепление. Завеса весит от 8 до 40 кг, и висит она над головами людей.

В бетон идут анкеры, в кирпич распорные дюбели. В гипсокартон вешать нельзя, нужна закладная в стене или кронштейны до несущего основания.

Шаг 3. Питание. Это главный сюрприз для заказчика, и про него надо знать до покупки.

Завеса до 3 кВт ещё включается в обычную розетку, и то с оговорками. Всё что больше, требует отдельного кабеля от щита и своего автомата.

От 5 кВт обычно нужны три фазы. Если в помещении их нет, разговор переходит к энергетикам, а это недели.

Шаг 4. Проверка после установки. Берём обычный лист бумаги и подносим к полу в проёме при включённой завесе.

Лист должен заметно трепать. Не трепает, значит струя до пола не доходит, и завеса подобрана слабая.

Такой же бумажный тест мы используем и для вытяжки, только там наоборот, лист должен прилипать к решётке. Подробно про него написано в статье «Как проверить вентиляцию».

Пять ошибок, которые мы видим чаще всего

Короткий ответ: короткий корпус, большой зазор над дверью, слабая мощность, монтаж на улице и отсутствие термостата.

Корпус короче проёма. Купили завесу 60 см на дверь 90 см, потому что дешевле. По краям остались щели, через них всё и течёт.

Большой зазор между дверью и корпусом. Повесили на полметра выше проёма, чтобы ровнее смотрелось. Холод заходит поверх струи.

Мощность взята без учёта высоты. Завеса на 3 кВт под трёхметровым потолком до пола не добивает. Ноги у кассиров как мёрзли, так и мёрзнут.

Установка снаружи здания. Корпус рассчитан на работу в помещении. На улице в него летит снег, и электрика живёт одну зиму.

Завеса без термостата. Работает на полном нагреве круглые сутки. Через месяц приходит счёт, и завесу выключают навсегда.

Шестая ошибка идёт отдельно, она не техническая. Завесу ставят, а вытяжку в помещении не трогают.

Тогда получается перекос: воздух греется и крутится по залу, а свежего не добавляется. К вечеру в помещении душно, хотя тепло.

Лечится это притоком, то есть отдельным каналом, который заводит в зал уличный воздух и греет его. Как считать нужный объём, разобрано в статье «Расчёт вентиляции».

Обслуживание: что делать раз в год

Короткий ответ: снять решётку, пропылесосить крыльчатку вентилятора и нагреватель, проверить крепление корпуса.

Завеса стоит прямо в потоке уличного воздуха. Она собирает на себя всё: пыль, тополиный пух, реагенты с обуви.

За сезон на крыльчатке нарастает серый войлок. Поток падает, а нагреватель ест столько же.

Что входит в обслуживание:

1. Снять защитную решётку забора воздуха.
2. Пропылесосить крыльчатку и нагревательные элементы.
3. Протереть корпус внутри влажной тряпкой, насухо.
4. Проверить затяжку кронштейнов, вибрация их ослабляет.
5. Проверить работу термостата и всех скоростей.

Делать это лучше в сентябре, до холодов. Запускать грязную завесу в первый мороз, значит узнать о поломке в самый неудобный момент.

Типичные неисправности тоже предсказуемы. Гудит и вибрирует, значит разболтался подшипник вентилятора или крепление.

Дует, но не греет, значит сработала защита от перегрева или сгорел один из нагревателей. Чаще всего причина в грязи, которая и вызвала перегрев.

Если в помещении есть ещё и кондиционер, завесу удобно обслуживать вместе с ним одним выездом. Это наша страница обслуживания кондиционеров.

Сколько стоит завеса с монтажом в Казани

Короткий ответ: оборудование от 12 000 ₽, монтаж от 6 000 ₽. Под магазин с обычной дверью комплект выходит в 25-40 тысяч ₽.

Цена складывается из трёх частей: сама завеса, монтаж и электрика. Третью часто забывают заложить.

Само оборудование считаем отдельно, по вашей двери. Электрическая завеса на 3 кВт стоит от 12 000 ₽, на 9 кВт от 28 000 ₽.

Водяная дороже самой завесой, но дешевле в работе. Считать её имеет смысл, только если тепловой узел рядом.

Цены действуют по Казани и пригородам. Работаем также в Набережных Челнах и Зеленодольске, туда добавляется выезд.

Если кроме двери надо разобраться со всей системой, у нас есть страницы монтажа вентиляции и проектирования. Для торговых и складских помещений отдельно расписана вентиляция склада и цеха.

Коротко по делу

Тепловая завеса, это вентилятор с нагревателем над дверью. Он дует вниз и перекрывает проём струёй воздуха.

Нужна там, где дверь или ворота часто открыты и нет тамбура. Есть тамбур, завеса не окупится.

Обогреватель греет воздух внутри, завеса не пускает холод снаружи. Одно другое не заменяет.

Длину корпуса берём по ширине проёма, не меньше. Мощность по высоте установки, по таблице выше.

Электрическая проще в монтаже, водяная дешевле в работе. Арендаторам почти всегда достаётся электрическая.

Расход считается в лоб: киловатты нагревателя равны киловатт-часам за час работы. Термостат режет этот расход в два-три раза.

Вешаем вплотную над проёмом, изнутри помещения, на анкеры. Питание от 5 кВт, это отдельная линия от щита.

Раз в год чистим крыльчатку и нагреватель. Грязная завеса дует слабее, а электричества ест столько же.

Если не уверены в подборе, напишите нам ширину и высоту двери. Посчитаем и скажем честно, нужна вам завеса вообще или хватит нормального тамбура.
