Фановая труба: зачем она нужна и почему без неё пахнет канализацией

Что такое фановая труба и где она находится

Короткий ответ: фановая труба, это верхняя часть канализационного стояка, которая выходит на крышу. Стоки по ней не текут, по ней ходит только воздух.

Представьте обычный канализационный стояк в санузле. Серая или чугунная труба идёт сверху вниз через все этажи.

Ниже вашей квартиры по ней текут стоки. Выше последнего унитаза в доме стоков уже нет, и этот кусок трубы работает совсем иначе.

Он идёт дальше вверх, проходит чердак и выходит через кровлю наружу. Верх открыт, колпака на нём нет.

Вот этот верхний отрезок и называют фановой трубой. В нормативах его зовут скучнее: вытяжная часть канализационного стояка.

Слово «фановая» пришло от английского fan, вентилятор. Никакого вентилятора внутри нет, труба работает сама, за счёт движения воздуха.

Стояк с такой трубой называют вентилируемым. Стояк без неё, заглушённый сверху, называют невентилируемым. Эти два слова встретятся дальше в тексте.

Гидрозатвор: водяная пробка, которая держит запах

Короткий ответ: гидрозатвор, это изогнутая трубка под раковиной, в которой всегда стоит вода. Эта вода и есть пробка между квартирой и канализацией.

Загляните под кухонную мойку. Там видна пластиковая колба или труба, изогнутая буквой S. Это сифон.

После каждого слива в нижнем изгибе остаётся немного воды. Запах из канализации в квартиру через неё пройти не может.

Высота этой водяной пробки по нормам от 50 до 60 мм. Это написано в разделе 19 СП 30.13330.2020, свода правил по внутреннему водопроводу и канализации.

Пять сантиметров воды, вот и вся защита. Сифон есть у каждой точки: у раковины, у ванны, у душевого трапа.

У унитаза сифон встроен внутрь. Вода, которую вы видите в чаше, и есть его гидрозатвор.

Пробка слабая, и сорвать её можно двумя способами. Либо высушить, либо высосать.

Высыхает сифон там, где водой не пользуются. Гостевой санузел, трап в полу, слив под стиральной машиной на даче.

Высасывает воду разрежение в стояке. Про это дальше отдельный раздел, потому что именно за это отвечает фановая труба.

Срыв гидрозатвора: почему слив воды выдувает сифон

Короткий ответ: падающая вода тянет за собой воздух, и если взять его сверху неоткуда, труба заберёт воздух через ваш сифон вместе с водой.

Смотрим, что происходит при сливе. Сосед сверху нажал кнопку бачка, и шесть литров воды полетели вниз по стояку.

Вода идёт не сплошной пробкой, а как поршень по стенкам. За собой она утаскивает воздух, который был в трубе.

Позади воды образуется разрежение. Проще говоря, труба в этот момент начинает подсасывать воздух отовсюду, откуда может.

Если сверху стоит фановая труба, воздух спокойно заходит с крыши. Сифоны этого даже не замечают.

Если сверху заглушка, воздуху взяться неоткуда. Тогда труба забирает его снизу, через воду в ближайшем сифоне.

Вода из изгиба уходит в стояк, слышно характерное бульканье. Пробки больше нет, и запах идёт в комнату напрямую.

Это и называется срывом гидрозатвора. Звучит страшно, а на деле просто ушла вода из изгиба.

Правило в нормах простое. Разрежение в стояке не должно превышать высоту самого мелкого гидрозатвора в доме.

То есть 50 мм водяного столба, и ни миллиметром больше. Вся задача фановой трубы в том, чтобы в эти пять сантиметров уложиться.

Что происходит в доме без фановой трубы

Короткий ответ: запах из канализации в комнатах, бульканье в унитазе при сливе у соседей и медленный уход воды.

Признаки идут обычно вместе. По ним и опознают проблему без всяких приборов.

Пахнет канализацией в ванной или туалете. Особенно сильно в первые секунды после слива у соседей.

Булькает или хлюпает в унитазе. Так же ведёт себя слив ванны. Это воздух пробивается сквозь воду гидрозатвора, других вариантов тут нет.

Плохо уходит вода в унитазе. Воздух не может выйти впереди воды, и стоки идут толчками, с задержкой.

Запах приходит волнами. Утром и вечером, когда дом активно пользуется водой, сильнее всего.

Отдельная история, когда люди лечат это освежителем воздуха. Запах перебивается, а воздух из канализации продолжает заходить в квартиру.

Там не только неприятный аромат. Канализационный воздух несёт влагу, сероводород и микрофлору, которой в жилой комнате делать нечего.

Санитарные правила СанПиН 1.2.3685-21 прямо нормируют содержание сероводорода в воздухе жилых помещений. Запах из санузла, это не вопрос комфорта, а вопрос гигиены.

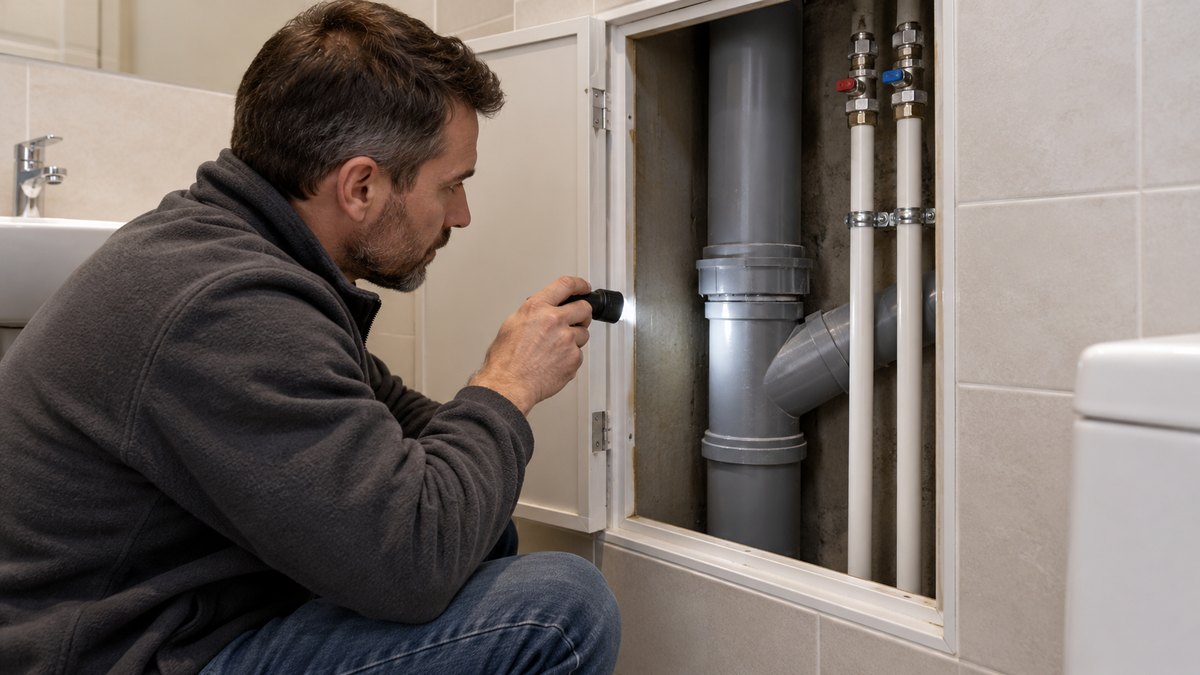

Как устроен вентилируемый стояк

Короткий ответ: стояк идёт вверх выше последнего прибора, подключается к нему косым тройником и выходит вертикально через кровлю.

Разберём по частям, чтобы вы понимали, на что смотреть у себя.

Рабочая часть. Нижний кусок стояка, по которому реально текут стоки от всех квартир.

Точка перехода. Место выше самого верхнего прибора в доме. Подключение к нему делается косым тройником, патрубок которого направлен вверх.

Вытяжная часть. То самое продолжение вверх, фановая труба. Проходит чердак и выходит на кровлю.

Устье. Открытый верх трубы на улице. Ничем не закрывается, воздух должен ходить свободно.

Косой тройник вместо прямого важен не для красоты. Он направляет поток плавно, и стоки на повороте не бьют в стенку.

В многоэтажке стояков в подъезде несколько. Их часто объединяют на чердаке в один сборный трубопровод.

У такого объединения два своих правила из СП 30.13330.2020. Диаметр сборной трубы берут по самому большому стояку.

И укладывают её с уклоном в сторону стояков. Это нужно, чтобы конденсат стекал обратно в трубу, а не копился лужей на чердаке.

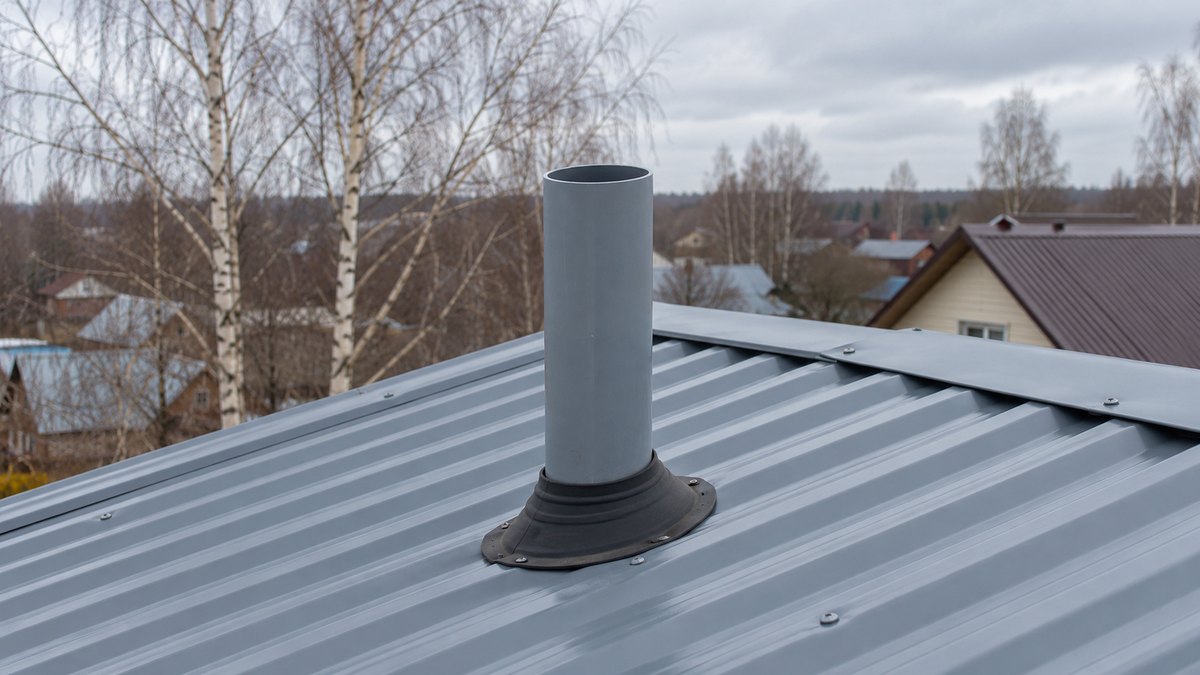

На какую высоту выводят трубу над кровлей

Короткий ответ: 0,2 метра над обычной крышей, 0,1 метра над обрезом вентиляционной шахты и не меньше 3 метров над эксплуатируемой кровлей.

Цифры взяты из пункта 18.18 того же СП 30.13330.2020. Эксплуатируемая кровля, это крыша, по которой люди ходят: с террасой, площадкой или зоной отдыха.

Есть ещё одно требование, про которое забывают чаще всего. От устья до открываемых окон и балконов должно быть не меньше 4 метров по горизонтали.

Иначе запах с крыши заходит обратно в верхнюю квартиру через форточку. Претензия при этом будет к вентиляции, хотя виновата канализация.

И отдельный пункт про колпаки. Пункт 18.21 прямо запрещает ставить на устье дефлекторы, флюгарки и зонтики.

Логика простая. Зимой на колпаке нарастает лёд, и он закрывает трубу наглухо.

Жильцы ставят такой колпак сами, от дождя и птиц. В итоге к январю получают запах во всём подъезде.

Дождь трубе не вредит, вода просто уходит в канализацию. От птиц достаточно редкой сетки сбоку, а не крышки сверху.

Какой диаметр нужен фановой трубе

Короткий ответ: такой же, как у рабочей части стояка. Для квартиры и частного дома это 110 мм.

Правило записано в пункте 18.19: диаметр вытяжной части одиночного стояка равен диаметру его рабочей части. Никакой арифметики не требуется.

Главная ошибка, это сужение. Монтажник доводит стояк 110 мм до чердака, а дальше выводит на крышу трубу 50 мм, потому что в кровле уже есть дырка.

Летом такая схема как-то работает. Зимой узкая труба зарастает инеем за месяц, и дом остаётся без вентиляции канализации.

Второй вариант ошибки, это расширение ради запаса. Труба 160 мм поверх стояка 110 мм не помогает, а мешает.

Воздух в широкой трубе идёт медленнее и сильнее остывает. Конденсата становится больше, а толку никакого.

Для понимания масштаба: один стояк 110 мм с нормальной вытяжкой тянет около 320 кубометров стоков в сутки. Это примерно подъезд девятиэтажки.

Почему фановую трубу нельзя заводить в вентканал

Короткий ответ: вентиляционный канал общий на весь стояк квартир, и канализационный воздух пойдёт по нему прямиком к соседям.

Соблазн понятный. На чердаке рядом стоят два выхода: вентшахта дома и канализационный стояк.

Кажется логичным соединить их в один и не резать лишнюю дырку в кровле. Так делают при самодельных ремонтах постоянно.

Результат предсказуемый. В квартирах верхних этажей из вытяжной решётки в ванной начинает тянуть канализацией.

Вентиляционный канал работает на вытяжку из квартир, но при опрокидывании тяги воздух идёт обратно. Как это происходит, мы разбирали в статье про обратную тягу и обратный клапан.

Как устроена шахта и куда по ней уходит воздух, подробно расписано в статье про вентиляционную шахту в многоквартирном доме. Канал там общий, и всё попавшее в него рано или поздно окажется у соседей.

Нормы на этот счёт однозначны. Вытяжная часть выводится вертикально через кровлю или в свою сборную вентиляционную шахту, а не в вентиляцию квартир.

Такой же запрет действует для дымоходов и для кухонной вытяжки. Эти каналы нельзя соединять с канализацией ни при каких условиях.

В многоквартирном доме стояк относится к общему имуществу. Это закреплено в постановлении Правительства РФ № 491, которое описывает состав общего имущества дома.

Значит, за его состояние отвечает управляющая компания. Жилец не вправе менять схему стояка самостоятельно, даже у себя на чердаке.

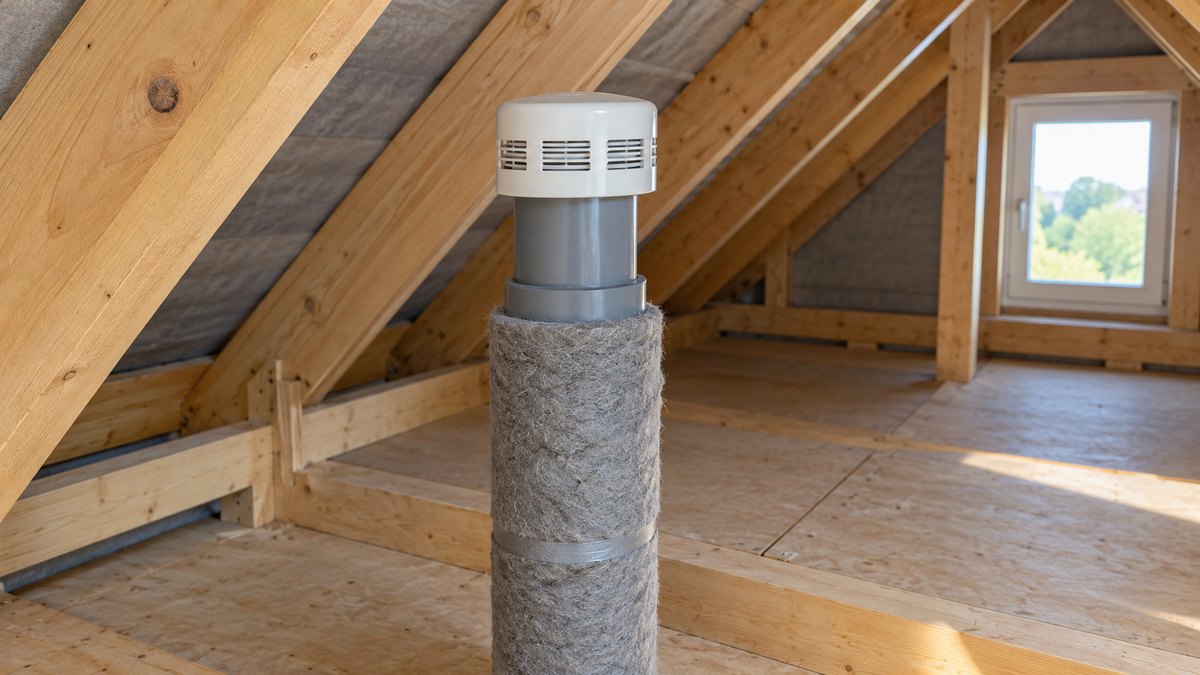

Аэратор: когда вместо крыши ставят клапан

Короткий ответ: аэратор, он же воздушный клапан, впускает воздух в трубу и не выпускает запах обратно в комнату.

Устройство простое. Внутри корпуса лежит лёгкая мембрана, по сути резиновый кружок.

Когда в стояке появляется разрежение, мембрана приподнимается. Воздух из комнаты заходит внутрь трубы и гасит подсос.

Как только разрежение пропало, мембрана садится обратно. Запах наружу не выходит, клапан работает в одну сторону.

Нормы такое решение допускают прямо. Невентилируемые стояки и стояки с воздушными клапанами разрешены пунктами 18.22 и 18.23.

Есть и обратная ситуация, когда клапан не выбор, а требование. Если над эксплуатируемой кровлей труба объединяет меньше четырёх стояков, выводить её наверх нельзя.

Причина в обмерзании. Один стояк даёт мало тёплого воздуха, и труба высотой три метра зарастает инеем.

Тогда каждый стояк заканчивают воздушным клапаном внутри здания. Устье ставят выше уровня пола верхнего этажа и выше борта самого высокого прибора.

Где клапан ставить можно и где лучше не надо, собрали в таблицу.

Главный минус клапана в том, что он механический. Мембрана залипает от грязи, дубеет на холоде и со временем теряет упругость.

Открытая труба на крышу ломаться не умеет. Поэтому клапан ставят, когда вывода наверх нет, а не вместо него.

Чем аэратор отличается от обратного клапана

Короткий ответ: аэратор работает с воздухом и стоит наверху, обратный клапан работает с водой и стоит внизу.

Путают их постоянно, потому что оба называются клапанами и оба пропускают только в одну сторону.

Задачи у них разные. Аэратор спасает от запаха при сливе, обратный клапан спасает от потопа при засоре.

Одно другое не заменяет. В частном доме с септиком обычно стоят оба, в разных точках системы.

Фановая труба в квартире: кто за неё отвечает

Короткий ответ: стояк целиком, вместе с вытяжной частью, это общее имущество дома. Отвечает за него управляющая компания.

Для жильца отсюда следует два вывода. Первый приятный: ремонт делается за счёт содержания жилья, а не за ваш счёт.

Второй менее приятный: трогать стояк самому нельзя. Срезать, зашить наглухо в короб без люка, переносить в сторону, всё это нарушения.

При ремонте санузла стояк часто прячут в короб из гипсокартона. Это допустимо, но только с ревизионным люком напротив тройников.

Если пахнет и булькает, порядок действий такой.

1. Проверьте свои сифоны: пролейте воду во всех точках, включая трап и слив стиральной машины.
2. Если не помогло, напишите заявку в управляющую компанию про запах канализации и бульканье в унитазе.
3. Попросите проверить верхнюю точку стояка на чердаке и устье на кровле.
4. Параллельно проверьте вытяжку в санузле, потому что причина бывает и в ней.

Четвёртый пункт важнее, чем кажется. Если тяги в вентканале нет, воздух из санузла стоит на месте, и любой слабый запах копится часами.

Как проверить тягу своими руками, расписано в статье «Как проверить вентиляцию в квартире». Там же список причин, по которым канал перестаёт тянуть.

Фановая труба в частном доме

Короткий ответ: в одноэтажном доме с одним санузлом иногда можно обойтись без неё, во всех остальных случаях труба нужна.

Логика тут простая и считается на пальцах. Чем больше воды сливается разом, тем сильнее разрежение в трубе.

Один унитаз и одна раковина на этаже дают слабый подсос. Сифон глубиной 50 мм его переживает.

Добавляем второй этаж, ванну на 180 литров и стиральную машину. Теперь при сливе ванны воздуха не хватает уже заметно.

Вот ситуации, когда вытяжная часть обязательна.

• Два этажа и больше, с санузлом на каждом.
• Два и больше санузлов, даже на одном этаже.
• Ванна, джакузи или душевой трап с большим сливом.
• Септик или выгребная яма рядом с домом.
• Дом на склоне, где выпуск уходит вниз длинным участком.

Про септик стоит сказать отдельно. Он сам по себе источник газов, и без вытяжки через стояк эти газы ищут выход через дом.

Вывод на кровлю в частном доме делают через кровельный проходной узел. Это фланец с резиновым уплотнителем, который герметизирует проход трубы через покрытие.

Как правильно сделать проход через кровлю и не поймать протечку, разбираем в статье про вентиляцию крыши и чердака.

Отрезок на холодном чердаке обязательно утепляется. Про это следующий раздел, потому что в Казани это главная причина отказов.

Казанская зима: обмерзание и утепление

Короткий ответ: в Казани фановая труба на холодном чердаке без утеплителя зарастает инеем за одну зиму.

Расчётная температура самой холодной пятидневки для Казани около минус 32 градусов. Цифра берётся из СП 131.13330.2020 по строительной климатологии.

Теперь что происходит внутри трубы. Снизу идёт тёплый воздух из канализации, около плюс 15 градусов, и он насыщен влагой.

На чердаке труба холодная. Влага из воздуха садится на её стенки и сразу замерзает.

Слой инея нарастает кольцом изнутри. За два месяца мороза труба 110 мм сужается до просвета в палец.

Дальше по цепочке. Воздуха проходит мало, в стояке появляется разрежение, в квартирах срывает гидрозатворы.

Самое обидное, что в марте всё оттаивает само. Жильцы решают, что проблема ушла, и следующей зимой история повторяется.

Нормы требуют теплоизоляцию прямо. Участки на холодных чердаках утепляются, ссылка идёт на СП 61.13330 по тепловой изоляции.

На практике для Казани это выглядит так.

• Утеплитель толщиной от 50 мм на весь участок по чердаку.
• Поверх утеплителя кожух от влаги, иначе он намокнет и перестанет греть.
• Утепление доводится до самой кровли, без разрывов у прохода.
• Над кровлей оставляем минимум, 20 см по нормам, и не больше.

Последний пункт неочевиден. Чем длиннее кусок трубы на морозе, тем сильнее он обмерзает, поэтому лишнюю высоту не делают.

Если труба уже заросла, её отогревают и механически прочищают. Лить кипяток в пластик не надо, труба деформируется.

Пахнет канализацией: как найти причину

Короткий ответ: проверяем по очереди четыре вещи, от самой простой к самой сложной.

Порядок важен, потому что в половине случаев проблема решается ведром воды за минуту.

Шаг 1. Пересохший сифон. Пролейте воду во всех точках, даже в тех, которыми не пользуетесь. Трап в полу, раковина в гостевом санузле, слив под машинкой.

Шаг 2. Точка вообще без сифона. Бывает, что слив стиральной машины или трап заведён в канализацию напрямую. Запах тогда идёт постоянно, вода не помогает.

Шаг 3. Срыв при сливе. Запах появляется рывками, когда в доме активно пользуются водой. Слышно бульканье. Это уже про фановую трубу.

Шаг 4. Нет вытяжки в санузле. Воздух стоит, и даже слабый запах копится. Проверяется листком бумаги у решётки.

Четвёртый шаг, это уже наша зона. Полный список причин, по которым канал перестаёт работать, собран в статье «Почему не работает вентиляция».

Отдельно отметим неочевидную связку. Запах из канализации усиливается после установки пластиковых окон.

Притока свежего воздуха нет, вытяжка в санузле встаёт, и запах из сифонов перестаёт выноситься. Лечится это приточным клапаном, то есть небольшим каналом в стене, который пускает в комнату уличный воздух.

Как проверить фановую трубу самому

Короткий ответ: наполнить ванну, слить её разом и послушать, что происходит в унитазе и в сливах.

Тест занимает пять минут и не требует приборов.

1. Наберите полную ванну, это примерно 150 литров.
2. Закройте дверь в санузел и выдерните пробку.
3. Слушайте унитаз и слив раковины, пока вода уходит.
4. После слива понюхайте воздух у самого пола.

Что считать нормой. Вода уходит ровно, слышен только шум потока, запаха после слива нет.

Что считать проблемой. Громкое бульканье в унитазе, уровень воды в чаше заметно падает, через минуту появляется запах.

Второй тест, для частного дома. Поднимитесь на чердак и посмотрите, куда уходит стояк.

Он должен идти вверх и выходить через кровлю. Заглушка на конце, обрезанная труба или вывод в вентшахту, всё это причины для ремонта.

Третий тест, зимой. В мороз выйдите на улицу и посмотрите на устье трубы.

Из рабочей трубы в сильный мороз видно лёгкий парок. Если ничего не идёт и виден иней по краю, труба обмерзла.

Чего делать не надо. Не пытайтесь пробить трубу с крыши палкой или тросом вслепую.

На кровле зимой скользко, а пластиковую трубу легко продавить. В многоэтажке это вообще зона управляющей компании.

Пять ошибок, которые встречаются чаще всего

Короткий ответ: колпак на устье, сужение трубы, вывод в вентканал, отсутствие утеплителя и зашитый наглухо стояк.

Колпак или дефлектор на верху трубы. Ставят от дождя, получают ледяную пробку. Нормы это прямо запрещают.

Переход на меньший диаметр. Стояк 110 мм, а на крышу выходит 50 мм. Работает до первых морозов.

Врезка в вентиляционный канал. Запах расходится по всему стояку квартир. Соседи сверху страдают сильнее всех.

Голая труба на холодном чердаке. Классика для Казани. Зимой зарастает инеем, весной оттаивает, и так каждый год.

Стояк зашит в короб без люка. Прятать можно, но доступ к тройникам и ревизии обязан остаться.

Шестая ошибка идёт отдельно, потому что она не техническая. Люди годами живут с запахом и считают, что так и должно быть в старом доме.

Не должно. Рабочая канализация запаха в квартиру не даёт вообще, независимо от года постройки.

Что делаем мы и сколько это стоит в Казани

Короткий ответ: сам стояк, это работа сантехников и управляющей компании. Наша часть, это поиск источника запаха, замеры тяги, вентканал и участок трубы на чердаке.

Скажем честно, чтобы вы не тратили время. Мы вентиляционщики, и менять канализационный стояк в подъезде не возьмёмся.

Но в девяти случаях из десяти запах в санузле, это не только канализация. Там всегда участвует вытяжка, и вот с ней работаем мы.

Цены действуют по Казани и пригородам. Работаем также в Набережных Челнах и Зеленодольске, туда добавляется выезд.

Отдельно у нас есть страница вентиляции санузла: там разобраны варианты, когда канал не справляется. По самому каналу есть страница чистки вентиляции с описанием работ. Если нужен документ для управляющей компании, его оформляем как акт проверки вентиляции.

Акт пригодится, если спор с УК затянулся. С бумагой, где написаны конкретные цифры тяги, разговор идёт заметно быстрее.

Коротко по делу

Фановая труба, это продолжение канализационного стояка на крышу. Стоков в ней нет, она пускает воздух.

Без неё при каждом сливе воздух высасывается через сифоны. Вода из изгиба уходит, и запах идёт в квартиру.

Диаметр берём равным диаметру стояка, обычно 110 мм. Сужать нельзя, колпак сверху ставить нельзя.

Над обычной кровлей выводим на 20 см, над эксплуатируемой на 3 метра. От окон отступаем 4 метра.

Вывод в вентиляционный канал, в дымоход и в кухонную вытяжку запрещён. Это общий канал, и запах уйдёт к соседям.

Когда вывода на кровлю нет, ставят воздушный клапан в верхней точке стояка. Нормы это разрешают, но как замену, а не как улучшение.

В Казани участок на холодном чердаке утепляем обязательно. Иначе к январю труба зарастёт инеем, и весь дом получит запах.

Если пахнет и булькает, начните с пролива всех сифонов. Не помогло, напишите нам: приедем, замерим тягу и скажем, где именно разрыв.
