Что такое канальный вентилятор простыми словами
Короткий ответ: это вентилятор, который прячут внутрь трубы, а не вешают на стену.
Привычный вентилятор для ванной висит на стене вместо решётки. Его видно, и слышно его тоже прекрасно.

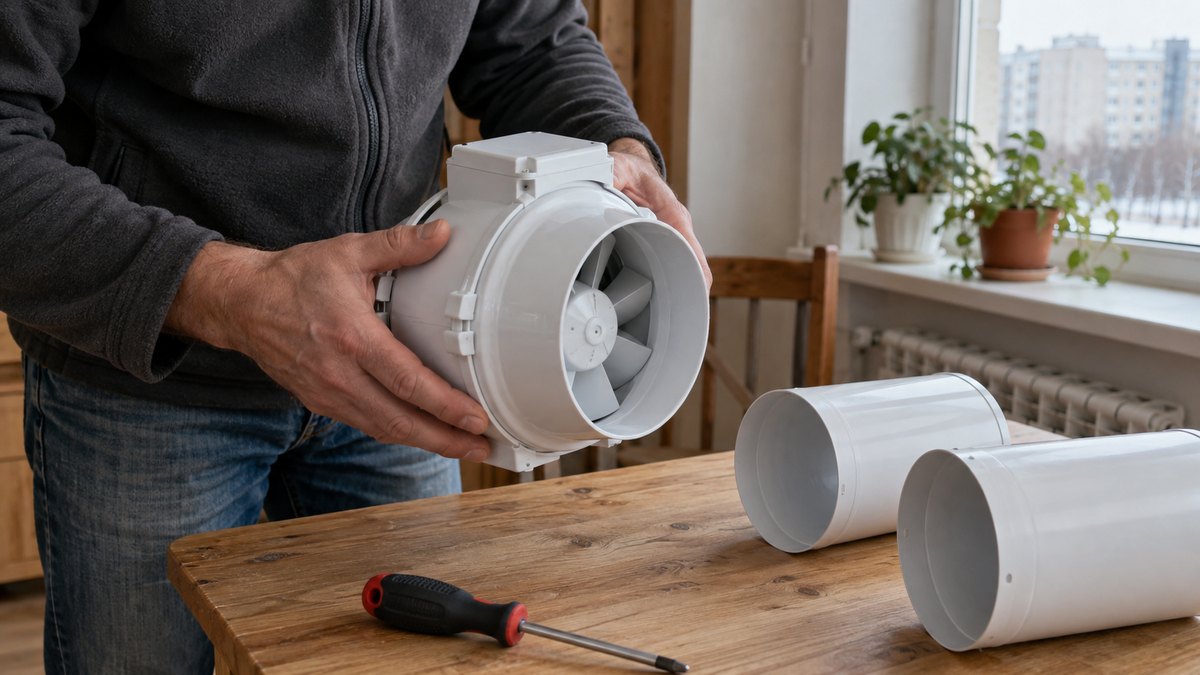

Канальный вентилятор это тот же мотор с крыльчаткой, только упакованный в отрезок трубы. Его врезают в воздуховод, то есть в саму трубу, по которой идёт воздух.
Выглядит он как короткий бочонок с патрубками по бокам. На патрубки надевают трубу и затягивают хомутом.
Корпус остаётся за подвесным потолком, в шкафу или на чердаке. В комнате видна только решётка.
В магазинах его называют по-разному. Вентилятор в воздуховод, вентилятор для воздуховода, вентилятор в вентиляционный канал: это одно и то же устройство.
Сам воздуховод бывает круглым пластиковым, гибкой гофрой или оцинкованным коробом. Чем они отличаются, разобрали отдельно: воздуховоды для вентиляции.
Питание обычное, 220 вольт. Бытовые модели едят от 15 до 150 ватт, это уровень лампочки или паяльника.
Когда нужен канальный, а когда хватит накладного
Короткий ответ: канальный берут, когда труба длинная или помещений несколько.
Накладной вентилятор это коробочка, которая вешается прямо на стену поверх отверстия канала. Он дешевле, ставится за полчаса и для одной ванной обычно достаточен.
Как такой подбирать, мы расписали отдельно: как выбрать вытяжной вентилятор.
Канальный нужен в пяти случаях.
- Одна труба на несколько помещений. Ванная, туалет и гардеробная собираются в общий воздуховод, и тянет их один вентилятор над потолком.
- Длинный путь до улицы. От решётки до выхода больше трёх метров, да ещё с поворотами. Накладной такую трассу не продавит.
- Нужна тишина. Мотор уезжает на несколько метров от комнаты, и гул до спальни почти не доходит.
- Вешать некуда. Канал в стене закрыт коробом или мебелью, зато труба над потолком проходит свободно.
- Частный дом. Вытяжка из кухни, санузлов и котельной идёт по чердаку одной трассой.
Шестой случай встречается чаще всех: кухонный зонт над плитой еле тянет. Канальный вентилятор ставят на трубу за навесным шкафом, и вытяжка начинает работать как положено.
Такой вентилятор для вытяжки берут диаметром 125 или 150 миллиметров. Мотор самого зонта при этом остаётся только подсветкой и жироуловителем.
Осевой, центробежный и диагональный: в чём разница
Короткий ответ: осевой для короткой трубы, центробежный для длинной.
Разница сидит в крыльчатке, то есть в той части, которая крутится и гонит воздух.
Осевой
Обычный пропеллер, как у настольного вентилятора. Воздух летит вдоль оси, прямо насквозь.
Он дешёвый, тихий и на бумаге даёт много кубометров. Но только пока труба короткая и прямая.
Добавьте пару поворотов и пять метров гофры, и поток упадёт в два-три раза.
Центробежный
Внутри барабан с лопатками, похожий на беличье колесо. Воздух заходит по центру и выбрасывается вбок.
Такая крыльчатка создаёт давление. Проще говоря, она умеет проталкивать воздух через длинную трубу с поворотами.
Минусы тоже есть. Центробежный канальный вентилятор дороже в полтора-два раза и шумит заметнее.
Диагональный
Середина между первыми двумя. Поток идёт насквозь, но лопатки стоят под углом и подкручивают его вбок.
Давления больше, чем у осевого, шума меньше, чем у центробежного. Для квартиры это часто самый разумный вариант.
Круглый или прямоугольный
Короткий ответ: в квартире почти всегда круглый.
Круглый канальный вентилятор встаёт в обычную трубу от 100 до 200 миллиметров. Это самый ходовой формат, под него продаётся вся остальная обвязка.
Прямоугольный нужен там, где труба плоская. Плоский короб берут, если над потолком мало места: он высотой 55-60 миллиметров вместо 125.
За компактность платят потоком. Плоский вентилятор при той же площади сечения тянет слабее круглого.
Ещё прямоугольные ставят на больших объектах: в магазинах, кафе, цехах. Там короба идут сечением в полметра и больше.
Отдельная история это вентилятор в шумоизолированном корпусе. Снаружи квадратная коробка из оцинковки, внутри слой минеральной ваты и круглый вентилятор.
Такая коробка глушит собственный гул мотора на 10-15 децибел. Стоит дороже, зато над спальней это иногда единственный рабочий вариант.
Какой диаметр выбрать: 100, 125, 150, 160 или 200
Короткий ответ: тот же, что у трубы, которая уже проложена.
Диаметр вентилятора подбирают под воздуховод, а не наоборот. Сужение на один шаг срезает поток примерно на треть, и мотором помощнее это не лечится.
Если трубы ещё нет, диаметр берут от нужного объёма воздуха. Вот рабочая шпаргалка.
| Диаметр | Сколько тянет по паспорту | Куда обычно ставят |
|---|---|---|
| 100 мм | 90-150 м³/ч | туалет, небольшая ванная |
| 125 мм | 150-250 м³/ч | ванная с туалетом, кухонный зонт |
| 150 мм | 250-450 м³/ч | две-три комнаты одной трубой |
| 160 мм | 350-600 м³/ч | частный дом, длинные трассы |
| 200 мм | 600-1000 м³/ч | дом целиком, мастерская, кафе |
Самый ходовой размер в квартирах это 125 миллиметров. На 100 берут только туалет или маленькую ванную без стиралки.
Отдельно про гофру. Гибкая гофрированная труба тормозит воздух сильнее гладкой, иногда на четверть.
Поэтому на гофре берут диаметр на шаг больше или тянут гладкую трубу. Разница в цене копеечная, а в работе заметная.
Сколько кубометров нужно и при чём тут давление
Короткий ответ: посчитайте нужный объём и добавьте 30-40 процентов запаса.
Воздухообмен это сколько воздуха меняется в помещении за час. Меряют его в кубометрах в час, а один кубометр это коробка метр на метр на метр.
Нормы для жилья записаны в СП 54.13330.2022 «Здания жилые многоквартирные». Кухня с электроплитой 60 кубометров в час, с газовой 100, ванная 25, туалет 25.
Если помещений несколько, цифры складывают. Ванная, туалет и кухня на электроплите дают 110 кубометров в час.
Подробный расчёт с примерами у нас в отдельной статье: расчёт вентиляции.
Дальше начинается то, из-за чего люди покупают вентилятор и разочаровываются. На коробке написано 350 кубометров в час, а по факту идёт 180.
Дело в давлении. Паспортные кубометры меряют на голом вентиляторе, вообще без трубы.
А труба воздуху сопротивляется. Каждый метр гофры, каждый поворот и каждая решётка отбирают часть потока.
Давление вентилятора это его способность продавить это сопротивление. В паспорте его пишут в паскалях, строкой «максимальное давление».
Сравнение простое. Производительность канального вентилятора это сколько воздуха он может прогнать, давление это насколько далеко он его протолкнёт.
Тут часто путают две цифры. Мощность вытяжного вентилятора меряют в ваттах, и это расход электричества, а не объём воздуха.
Вентилятор на 30 ватт может тянуть больше, чем сосед на 50. Смотреть надо на кубометры в час, ватты только для счётчика.
Грубая прикидка для квартиры такая. До трёх метров прямой трубы теряется 20-30 процентов потока, пять метров с двумя поворотами съедают уже 40-50.
Отсюда правило. Посчитали 110 кубометров, значит ищите вентилятор на 150-180 паспортных.
Обратная ошибка тоже встречается. Слишком мощный вентилятор в маленькой ванной гудит, свистит на решётке и зимой выстуживает квартиру.
Запас в небо не нужен. Нужен запас на сопротивление трубы, и это разные вещи.
Шум: откуда берётся и как его убрать
Короткий ответ: шумит не только мотор, но и сама труба.
Норма для жилой комнаты задана в СанПиН 1.2.3685-21: 40 децибел днём и 30 децибел ночью. Для понимания: 30 децибел это шёпот, 40 это спокойный разговор в соседней комнате.
Шум канального вентилятора складывается из трёх источников.
- Сам мотор. Лечится шумоизолированным корпусом или моделью с пониженными оборотами.
- Вибрация по трубе. Вентилятор дрожит, труба передаёт дрожь на потолок, и гудит уже вся комната.
- Свист воздуха. Слишком быстрый поток шипит на решётке и на поворотах.
Против вибрации ставят гибкую вставку. Это короткий кусок мягкого рукава между вентилятором и жёсткой трубой, он рвёт передачу дрожи дальше по трассе.
Сам корпус вешают не на голые шпильки, а через резиновые прокладки. Это и называют виброразвязкой.

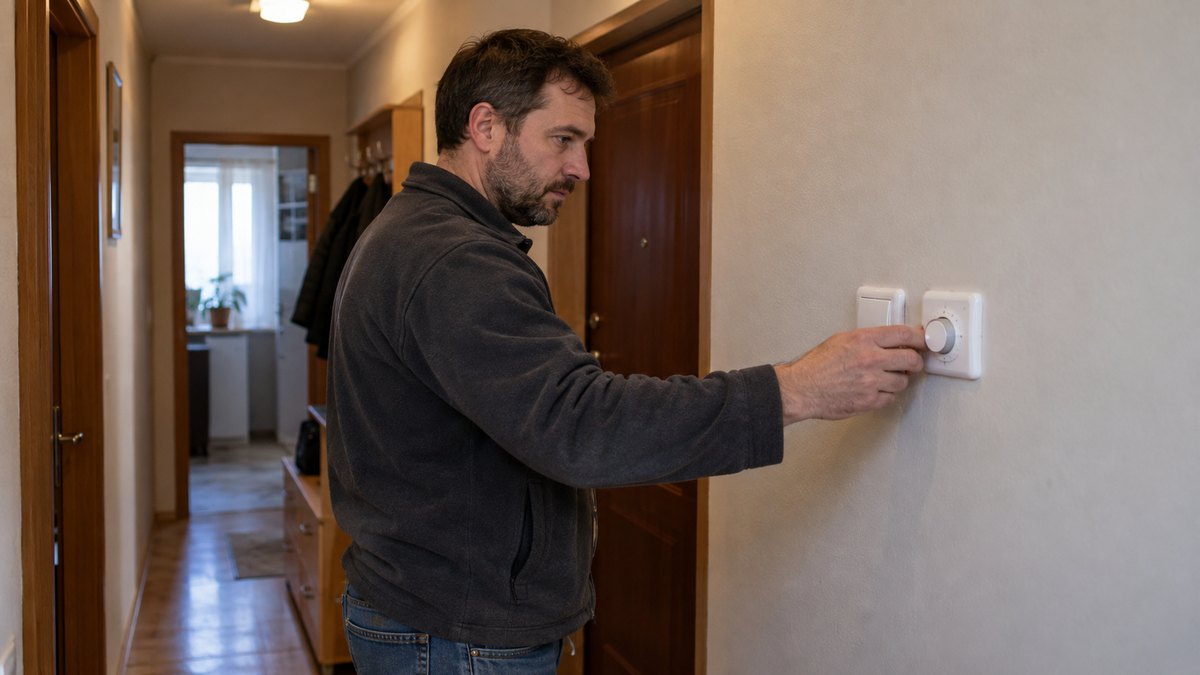

Против свиста помогает регулятор скорости. Это небольшая коробочка на стене, похожая на регулятор яркости лампы: крутите колёсико и сбавляете обороты.
Регулятор оборотов вентилятора закрывает сразу две задачи. Ночью ставите минимум и спокойно спите, после душа или готовки выкручиваете на максимум.
Если гула всё равно много, в трубу врезают шумоглушитель. Как он устроен и сколько децибел снимает каждая мера, расписали тут: шум вентиляции и шумоглушитель.
Как ставят канальный вентилятор и как его подключают
Короткий ответ: врезают в трубу строго по стрелке и подключают к 220 вольт.
Установка канального вентилятора идёт в шесть шагов.
- Размечают место. Вентилятору нужен прямой участок трубы и смотровой лючок рядом, чтобы потом подлезть.
- Режут воздуховод и вставляют корпус. На нём есть стрелка, она должна смотреть в сторону улицы.
- Стыки затягивают хомутами и проклеивают алюминиевой лентой. Негерметичный стык крадёт до пятой части потока.
- Крепят корпус к потолку или стене через резиновые прокладки, с гибкой вставкой на выходе.
- Ставят обратный клапан. Обратный клапан это лёгкая заслонка из лепестков, она пропускает воздух только наружу.
- Заводят питание и замеряют поток прибором, а не ладонью.
Без обратного клапана выключенный вентилятор работает как открытая форточка в общую шахту. Как понять, что тяга перевернулась, разобрали тут: обратная тяга и обратный клапан.
Теперь про электрику. Подключить канальный вентилятор можно четырьмя способами.
- На выключатель света. Самое простое и самое бестолковое: свет погас, пар остался.
- На отдельный выключатель. Включаете руками, когда надо, и сами выключаете.
- Через регулятор скорости. Вентилятор крутится постоянно на малых оборотах, на время готовки его выкручивают.
- Через датчик влажности или таймер. Автоматика сама решает, когда включиться и когда встать.
Про автоматику у нас есть подробный разбор с порогами и схемами подключения: вентилятор с датчиком влажности и таймером.

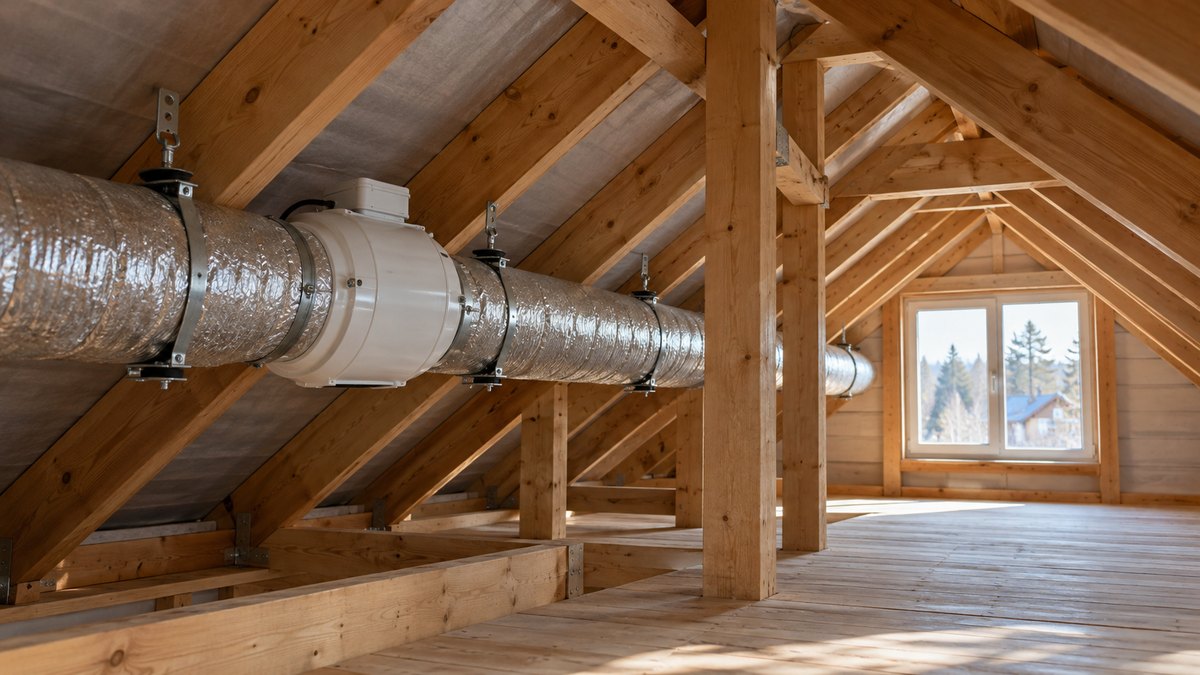

Важная деталь для частного дома. Если трасса идёт по холодному чердаку, трубу обязательно утепляют.
Иначе тёплый влажный воздух остынет внутри, выпадет каплями и потечёт обратно в дом. Как делать правильно, разобрали в статье про вентиляцию крыши и чердака.
Пять ошибок, из-за которых вентилятор не помогает
Первая: врезались в общий канал многоквартирного дома. Мощный вентилятор начинает гнать ваш воздух к соседям, а их запахи к вам. Шахта относится к общему имуществу дома, любые работы с ней согласуют с управляющей компанией.
Вторая: забыли про приток. Вытяжка не выгонит больше воздуха, чем зашло в квартиру. Приточный воздух это свежий воздух с улицы, и при герметичных окнах взяться ему неоткуда.
Лечится это приоткрытой створкой или клапаном в окне. Как он устроен, расписали отдельно: приточный клапан на окно.
Третья: перекрыли переток. Воздух должен проходить под дверью санузла. Зазор 15-20 миллиметров или решётка в дверном полотне обязательны, иначе мотор крутится вхолостую.
Четвёртая: гофра повешена гармошкой. Гофру растягивают полностью и ведут по самому короткому пути. Смятая труба петлёй съедает до половины потока.
Пятая: нет доступа к вентилятору. Корпус зашили в гипсокартон наглухо, и через три года его не почистить и не заменить. Лючок размером 30 на 30 сантиметров решает проблему заранее.
Проверить результат можно за минуту обычным листом бумаги. Способ и нормальные цифры описали тут: как проверить вентиляцию.
Сколько стоит канальный вентилятор и монтаж в Казани
Короткий ответ: оборудование от 2 500 ₽, работа от 3 900 ₽.
Сначала про сам прибор. Купить канальный вентилятор в Казани осенью 2026 года можно примерно так.
- Осевой на 100 мм: 2 500-5 000 ₽
- Осевой или диагональный на 125 мм: 3 500-8 000 ₽
- Центробежный на 150 мм: 7 000-14 000 ₽
- В шумоизолированном корпусе, 125-160 мм: 11 000-22 000 ₽
- Регулятор скорости: 1 200-3 500 ₽
Теперь наши работы по городу.
| Работа | Цена |
|---|---|
| Монтаж канального вентилятора в готовый воздуховод | от 3 900 ₽ |
| То же с подключением к электрике | от 5 900 ₽ |
| Новый участок трубы, до 3 метров | от 9 500 ₽ |
| Установка регулятора скорости | от 1 900 ₽ |
| Шумоглушитель на трассу | от 3 200 ₽ |
| Замер и подбор по Казани | бесплатно |
Цены в таблице это ориентир по квартире. Для частного дома с трассой по чердаку считаем отдельно, после осмотра.
Если объект за городом, дорогу считаем сверх работ. По Казани выезд бесплатный.
Не хочется разбираться самому, напишите нам, из каких помещений надо тянуть воздух и куда уходит труба. Посчитаем кубометры, подберём диаметр и приедем на монтаж.
