Зачем котельной отдельная вентиляция
Короткий ответ: котёл сжигает воздух вместе с газом, и этот воздух надо откуда-то постоянно брать.
Горелка внутри котла работает как конфорка на плите, только мощнее. Чтобы газ сгорел, ей нужен кислород из воздуха комнаты или с улицы.
Когда воздуха мало, газ сгорает не до конца. Вместо безобидного углекислого газа появляется угарный: по-научному оксид углерода. Он без цвета и без запаха, человек его не чувствует.
Вторая задача вентиляции это убрать газ, если он утёк. Природный газ легче воздуха и копится под потолком. Вытяжная решётка наверху уносит его на улицу сама.
Третья задача скучнее, но тоже нужна. Котёл греется и греет помещение вокруг себя. Без обмена воздуха в котельной становится душно и жарко, а автоматика от перегрева начинает капризничать.
Открытая и закрытая камера сгорания: от этого зависит всё
Короткий ответ: от типа котла зависит, сколько воздуха нужно помещению и насколько строго спросят газовики.
Камера сгорания это коробка внутри котла, где горит газ. Бывает открытая и закрытая, и разница между ними принципиальная.
Открытая камера: котёл дышит комнатой
Такой котёл называют атмосферным. Воздух на горение он забирает прямо из котельной, через щели в своём корпусе.
Дым уходит вверх по обычному вертикальному дымоходу, своим ходом. Никакого вентилятора внутри нет, всё держится на тяге.
Узнать такой котёл легко. Над ним идёт круглая труба строго вверх, а за нижней крышкой видно открытое пламя горелки.
Требования к помещению тут самые жёсткие. Объём не меньше 15 кубометров, высота потолка не меньше 2,5 метра. Это пункт 5.5 СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления».
Закрытая камера: котёл дышит улицей
Такой котёл называют турбированным. Внутри у него свой вентилятор, а наружу выходит коаксиальный дымоход: труба в трубе.
По внутренней трубе уходит дым, по наружной заходит воздух с улицы. Воздух из котельной такой котёл не трогает вообще.
Выглядит это как короткая труба через стену, её видно на фасаде. В домах последних пятнадцати лет стоит почти всегда именно такой вариант.
Требования к помещению мягче, но вентиляция всё равно обязательна. Утечка газа возможна и у турбированного котла, а убрать газ может только вытяжка.
Что требует норма: объём, окно, канал и приток
Короткий ответ: всё посчитано в СП 402.1325800.2018, и цифры там разные для открытой и закрытой камеры.
Главный документ для бытового газа в жилом доме это СП 402.1325800.2018. Работает он в редакции Изменения № 1, приказ Минстроя от 19 декабря 2022 года. Именно по нему проверяет газовая служба.
| Требование | Открытая камера | Закрытая камера |
|---|---|---|
| Объём помещения | не менее 15 м³ | по удобству обслуживания |
| Высота потолка | не менее 2,5 м | по удобству обслуживания |
| Воздухообмен | 3 раза в час, но не меньше 100 м³/ч | 1 раз в час |
| Приток с улицы | постоянный: объём вытяжки плюс воздух на горение | постоянный |
| Стекло в окне | 0,03 м² на 1 м³ объёма | 0,03 м² на 1 м³ объёма |
| Зазор под дверью | не менее 0,02 м² | не менее 0,02 м² |
| Если тут же стоит газовая плита | плюс 100 м³/ч | плюс 100 м³/ч |
Что значит «три раза в час»
Это кратность воздухообмена. Весь воздух в котельной должен полностью смениться трижды за час.
Котельная 3 на 2,5 метра с потолком 2,5 метра даёт объём 18,75 кубометра. Умножаем на три, выходит 56 кубометров в час.
Но норма ставит нижнюю планку: не меньше 100 кубометров в час. Значит в расчёт идёт 100, а не 56.
Сто кубометров в час это объём всей этой котельной, который улетает на улицу каждые одиннадцать минут. Сверху ещё добавляется воздух на горение, его считают отдельно.
Легкосбрасываемое окно: зачем оно на самом деле
Окно в котельной работает предохранителем. При взрыве газа стекло вылетает первым и сбрасывает давление наружу.
Стены и перекрытие при этом остаются целыми. Такую конструкцию называют легкосбрасываемой: она должна разрушиться раньше несущих стен.
Отсюда и привязка площади стекла к объёму: 0,03 квадратного метра на каждый кубометр. Для котельной в 18,75 кубометра нужно 0,56 квадратного метра. Это окно примерно 80 на 70 сантиметров.
Важная деталь, на которой режутся многие. Армированное стекло, триплекс, сталинит и поликарбонат легкосбрасываемыми не считаются. Они не бьются, а значит давление не сбросят. Это прямо написано в пункте 5.10.
Считаем воздух для своей котельной: пример с цифрами
Короткий ответ: складываем воздухообмен помещения и воздух на горение, получаем нужный приток.
Возьмём обычный дом под Казанью. Котельная 2,5 на 3 метра, потолок 2,6 метра, котёл на 24 кВт с открытой камерой.
- Объём помещения. 2,5 × 3 × 2,6 даёт 19,5 кубометра. Норму в 15 кубометров прошли.
- Воздухообмен. 19,5 × 3 равно 58,5 кубометра в час. Это меньше ста, поэтому берём 100.
- Воздух на горение. На сжигание одного кубометра природного газа уходит около десяти кубометров воздуха. Котёл 24 кВт жжёт примерно 2,6 кубометра газа в час, значит воздуха ему надо 40-50 кубометров.
- Итого приток. 100 плюс 50 равно 150 кубометров в час. Столько воздуха должно постоянно заходить с улицы.
- Размер отверстия. Монтажники считают по простому правилу: 8 квадратных сантиметров на каждый киловатт мощности. 24 × 8 даёт 192 квадратных сантиметра, округляем до 200.
Двести квадратных сантиметров это круглое отверстие диаметром 160 миллиметров. Вот и весь расчёт, дальше остаётся просверлить стену.
Правило про 8 квадратных сантиметров это рабочая практика монтажников, а не буква норматива. В проекте размер отверстия считают точнее, по паспорту конкретного котла. Как это делается на весь дом, разобрано в статье расчёт вентиляции.

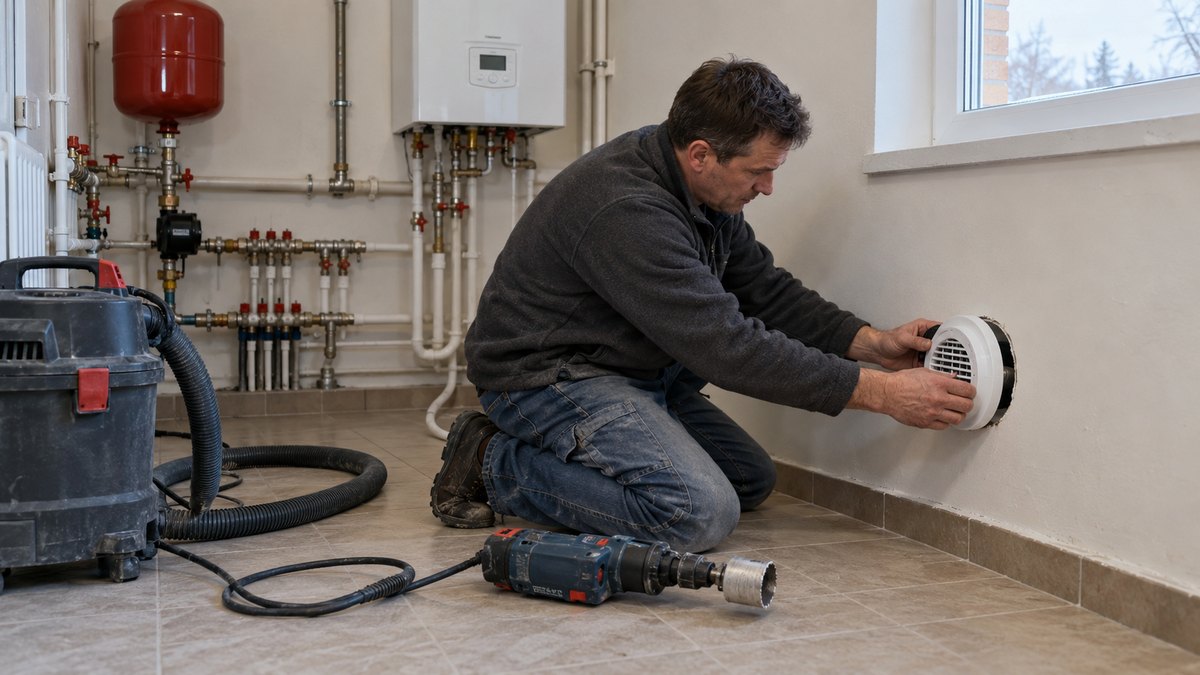

Приток: где сверлить стену и что туда ставить
Короткий ответ: отверстие делают в наружной стене внизу, у пола, и ставят в него канал с решёткой и заслонкой.

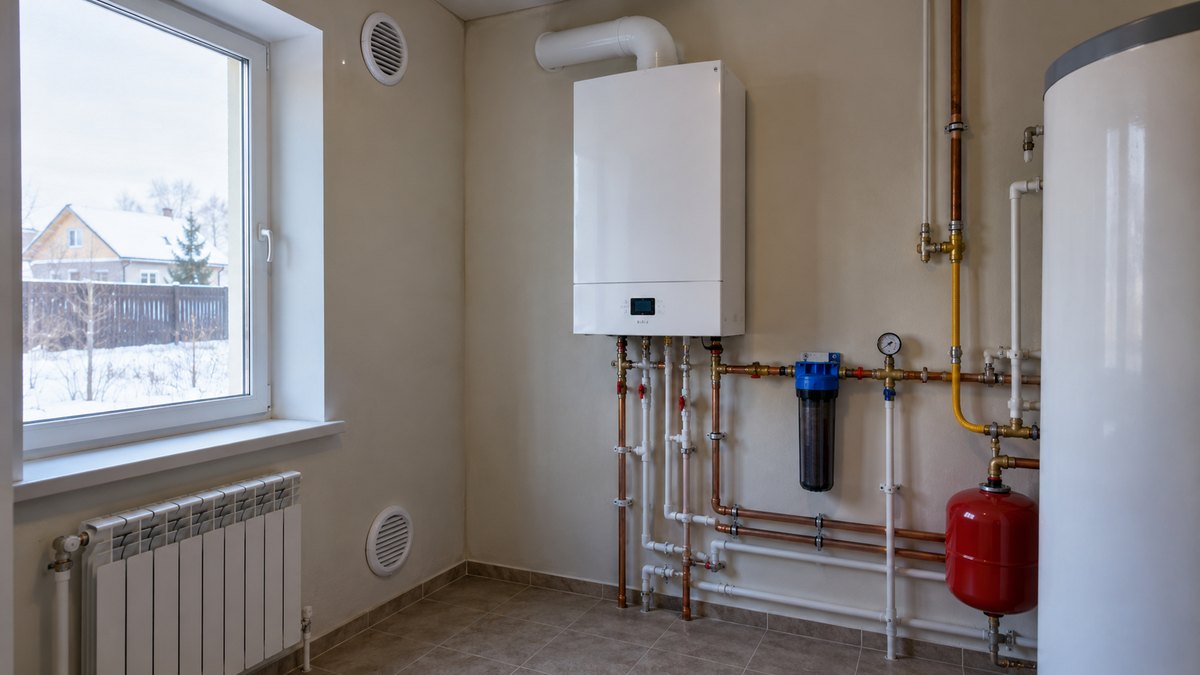

Воздух должен заходить снизу. Там его и забирает горелка, а холодная струя не идёт человеку по голове.
Брать воздух из соседней комнаты нельзя. Котельная тогда тянет воздух из дома, а дом добирает его через канализацию и подполье. Появляются запахи, которые хозяева потом месяцами ищут.
| Мощность котла | Площадь отверстия | Какой канал ставим |
|---|---|---|
| до 25 кВт | 200 см² (минимум) | один канал Ø160 мм |
| 26-30 кВт | 210-240 см² | один канал Ø180 мм |
| 31-60 кВт | 250-480 см² | один канал Ø250 мм |
| воздух не с улицы, а из дома | 30 см² на каждый кВт | так делать не советуем |
Из чего собирается приток
- Гильза в стене: труба из оцинковки или пластика по диаметру отверстия.
- Решётка снаружи с сеткой: от листвы, насекомых и мышей.
- Заслонка внутри: ею регулируют поток, когда на улице сильный мороз.
- Утепление гильзы, чтобы на трубе зимой не копился конденсат.
Заслонка нужна не для того, чтобы перекрыть приток насовсем. Ею уменьшают поток в мороз, но щель остаётся всегда. Как устроены такие клапаны, подробно на странице приточный клапан.
Вытяжка: канал под потолком и почему туда нельзя вентилятор
Короткий ответ: вытяжной канал идёт от потолка котельной до кровли, и работать он должен сам, без мотора.
Решётку вытяжки вешают под самым потолком. Там собирается и горячий воздух, и природный газ, если он утёк.
Канал идёт вертикально вверх и выводится выше крыши. Горизонтальные куски и колена убивают тягу, поэтому их делают как можно короче.
Главное правило: вытяжной канал и дымоход это две разные трубы. Объединять их нельзя ни при каких условиях, даже если очень хочется сэкономить на кладке.
Почему вентилятор в котельной опасен
Норма прямо говорит: вентиляция в помещении с газовым оборудованием должна быть естественной. Это пункт 5.9 того же СП 402.
Причина физическая. Вентилятор выбрасывает воздух быстрее, чем тот успевает зайти, и в котельной падает давление.
У котла с открытой камерой от этого разворачивается тяга в дымоходе. Дым начинает идти не на улицу, а обратно в помещение. Явление называется опрокидыванием тяги.
У турбированного котла риск меньше, у него своя труба с улицы. Но требование одно для всех, и газовая служба смотрит именно на него.
Как понять, что воздуха котлу не хватает
Короткий ответ: пламя желтеет, котёл тухнет сам, а на стене над ним появляется тёмный налёт.
- Жёлтое или оранжевое пламя вместо ровного голубого. Нормальная горелка горит синим.
- Котёл гаснет через 10-20 минут работы и выдаёт ошибку по тяге.
- Хлопок при розжиге, как будто внутри что-то стрельнуло.
- Копоть или жёлтый налёт на стене над котлом и на его корпусе.
- Запотевшее окно в котельной, хотя воду там никто не льёт.
- Головная боль и сонливость у тех, кто дольше бывает рядом с котельной.
Последний пункт самый тревожный. Угарный газ не пахнет и не виден, первым признаком становится именно самочувствие.
Поэтому в котельную ставят сигнализатор загазованности. Это коробочка на стене, которая пищит при угарном газе и при утечке метана. Стоит недорого и закрывает главный риск.
Быстрая проверка своими руками
Приложите обычный лист бумаги к вытяжной решётке в котельной. Держится сам: тяга есть. Падает: тяги нет.
Потом приоткройте окно и повторите. Если лист прилип только теперь, канал живой, а вот притока в помещение не хватает.
Спичку, зажигалку и горящую бумагу к решётке подносить нельзя. В газифицированном доме такую проверку запрещают Правила пользования газом, постановление Правительства № 410.

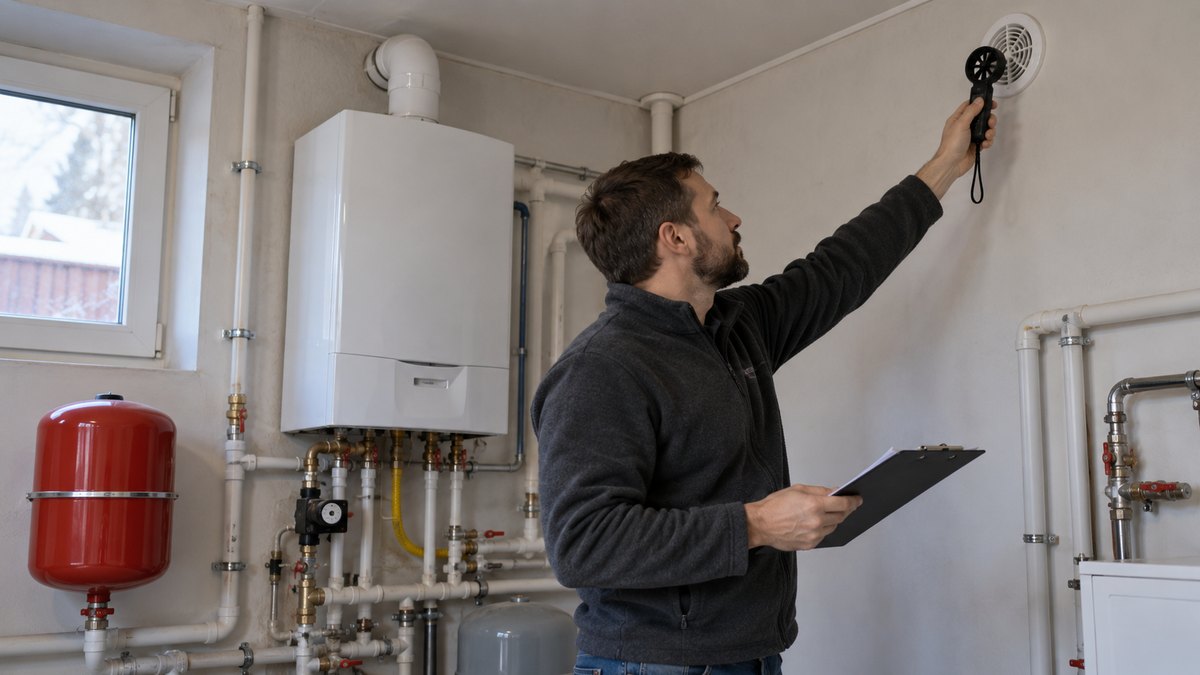

Точную цифру даёт прибор. Анемометр это маленький измеритель скорости воздуха, по нему считают расход в кубометрах. Остальные способы проверки собраны в статье как проверить вентиляцию.

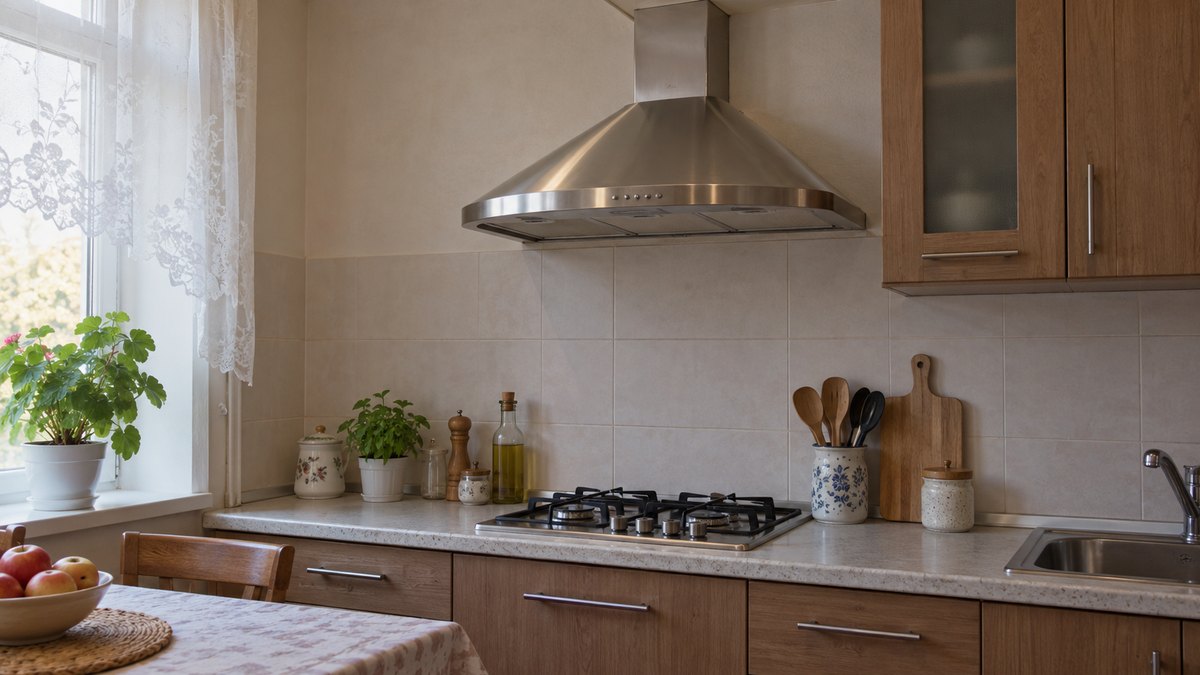

Кухонная вытяжка против газового котла
Короткий ответ: мощная вытяжка на кухне способна развернуть тягу в дымоходе и загнать дым в дом.
Обычная кухонная вытяжка выбрасывает 400-700 кубометров воздуха в час. Котельная по норме получает 100-150. Разница в разы.
В герметичном доме брать этот воздух неоткуда. Тогда вытяжка находит самый лёгкий путь и тянет воздух через дымоход котла.
Дым в этот момент идёт в обратную сторону, то есть в дом. Особенно опасно это для котла с открытой камерой, у которого тяга и так держится на физике.
Узнать проблему можно по совпадению. Котёл уходит в ошибку ровно тогда, когда на кухне готовят с включённой вытяжкой.
Лечится это притоком на кухне: клапан в стене или в окне, либо открытая створка во время готовки. Как считают кухонную вытяжку, написано на странице вентиляция на кухне.
Шесть ошибок, из-за которых не подключат газ
Короткий ответ: почти все отказы повторяются и укладываются в короткий список.
- Приток сделали из коридора, а не с улицы. Отверстие есть, но ведёт оно внутрь дома.
- Вытяжку врезали в дымоход. Одна труба на две задачи не допускается.
- Решётку закрыли мебелью, коробом или заклеили на зиму скотчем.
- Окно поставили глухое или со стеклом, которое не бьётся: триплекс, армированное, поликарбонат.
- Дверь без зазора. Плотный уплотнитель и порог убирают подрез в 0,02 квадратного метра.
- Канал есть, а тяги нет. Он забит, не доведён до кровли или заканчивается на чердаке.
Последний пункт встречается чаще остальных в домах, которые строили сами. Канал заложили из кирпича, а вывести выше конька забыли.
Забитый канал чистится за один выезд, это страница чистка вентиляции. Если канала нет вообще, его придётся собрать заново, обычно из утеплённой трубы по наружной стене.
Сколько стоит привести котельную в порядок
Короткий ответ: в большинстве домов хватает одного приточного отверстия, это около десяти тысяч рублей.
| Работа | Что даёт | Цена |
|---|---|---|
| Выезд с замером тяги | цифры по каналу и письменная причина | от 2 500 ₽ |
| Акт проверки канала | бумага для газовой службы | от 4 900 ₽ |
| Чистка вытяжного канала | убирает завал, возвращает тягу | от 6 500 ₽ |
| Приточное отверстие Ø160 с заслонкой | котёл получает воздух с улицы | от 9 900 ₽ |
| Проект вентиляции котельной | схема и расчёт для согласования | от 9 500 ₽ |
| Монтаж вытяжного канала до кровли | канал с нуля, если его не было | от 14 000 ₽ |
Выезд с замером по Казани бесплатный, если дальше заказываете работы у нас. Проект нужен не всегда, подробности на странице проектирование вентиляции.
Казанская зима: что она добавляет к расчёту
Короткий ответ: приток в котельную зимой тянет мороз, и это надо закладывать заранее.
Расчётная зимняя температура для Татарстана минус 32 градуса, это СП 131.13330.2020 «Строительная климатология». В такой мороз через отверстие Ø160 заходит очень холодный воздух.
Сама котельная от этого не страдает, её греет котёл. Страдают трубы и фильтры у наружной стены, если струя бьёт прямо в них.
Три рабочих приёма
- Поток разворачивают к котлу, а не в проход и не на водяные трубы.
- Гильзу утепляют, иначе на ней конденсат, а под ней лужа.
- Заслонку прикрывают в мороз, но никогда не закрывают до конца.
Второй зимний момент это оголовок вытяжного канала на крыше. Влажный воздух из котельной поднимается наверх, остывает и намерзает инеем.
К февралю канал может затянуть наледью почти полностью. Поэтому в домах с котлом вытяжной канал утепляют по всей холодной части: по чердаку и выше кровли.
Та же картина в Набережных Челнах и других городах республики. Климат один, дома похожие, болезни одинаковые.
Коротко: что сделать прямо сейчас
Короткий ответ: посмотрите на котёл, найдите две решётки и проверьте тягу листом бумаги.
- Над котлом круглая труба вверх. Камера открытая, требования строгие: 15 кубометров объёма, 2,5 метра высоты, приток обязателен.
- Из котла труба через стену на улицу. Камера закрытая, воздух он берёт сам, но вытяжка в помещении всё равно нужна.
- Решётка притока внизу отсутствует. Это самая частая находка. Решается отверстием в наружной стене за полдня.
- Лист бумаги у вытяжки не держится. Канал забит или не доведён до кровли, нужен замер и чистка.
- Котёл тухнет сам. Откройте окно и запустите заново. Заработал ровно: дело в воздухе.
Напишите нам мощность котла, размеры котельной и что происходит с пламенем. Посчитаем приток, скажем диаметр отверстия и пришлём цену в тот же день. Вентиляцию на весь дом целиком собрали на странице вентиляция частного дома, а схемы разводки по комнатам в статье как сделать вентиляцию в частном доме.
