Зачем нужен противопожарный клапан
Вентиляция соединяет комнаты, этажи и крылья здания в одну сеть. Это удобно для воздуха, но опасно при пожаре. Огонь и дым попадают в воздуховод (металлическую трубу, по которой движется воздух) и разлетаются по всему зданию за минуты.
Противопожарный клапан ставят в том месте, где воздуховод проходит сквозь стену или перекрытие между пожарными отсеками. При пожаре заслонка внутри клапана перекрывает канал. Огонь и дым остаются в одном отсеке, люди в соседних помещениях получают время на эвакуацию.
Без клапана здание не принимают в эксплуатацию. Это не рекомендация, а требование Федерального закона 123-ФЗ и СП 60.13330.2020 (свод правил по вентиляции и кондиционированию).
Какие клапаны бывают: три основных типа
По задаче клапаны делят на три группы. Путать их нельзя: каждый работает наоборот по отношению к другому.
Огнезадерживающий клапан (нормально открытый)

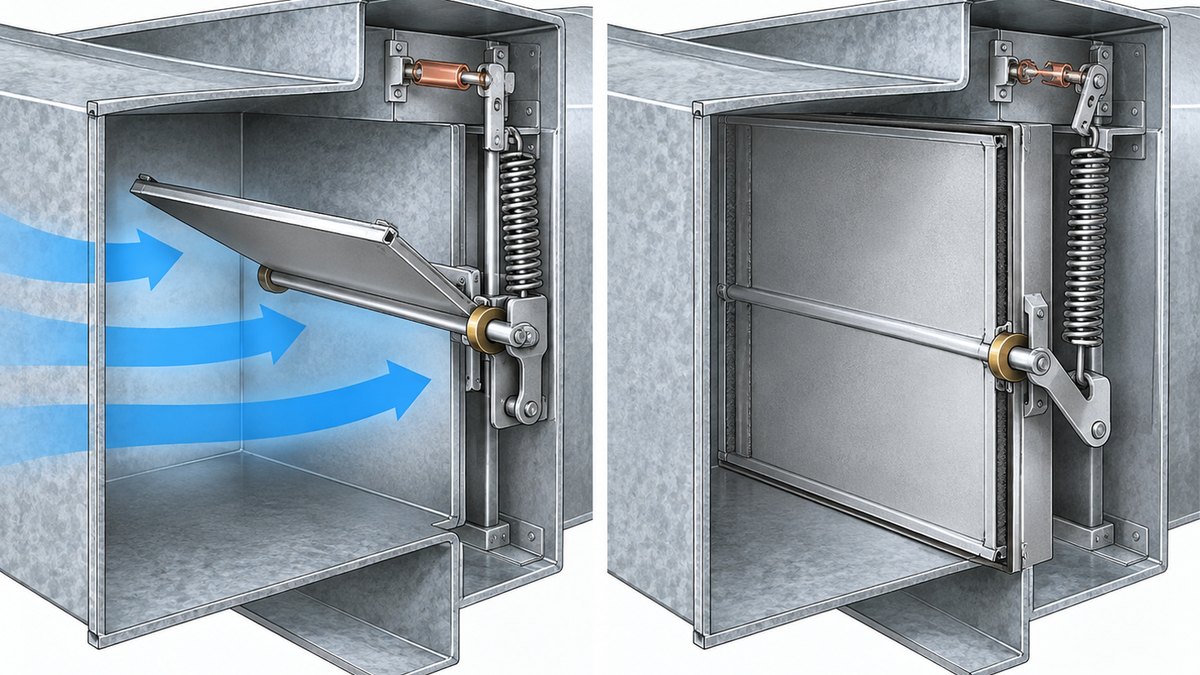

Самый частый тип. В обычное время заслонка открыта, воздух идёт свободно. При пожаре заслонка закрывается и запирает канал.
Ставят везде, где воздуховод пересекает противопожарную стену или перекрытие. Популярные серии: КЛОП-1 и КЛОП-2 (прямоугольные), КПУ-1М (круглые). Клапан КЛОП это заводское обозначение серии, расшифровывается как «клапан лепестковый огнезадерживающий противопожарный».
Клапан дымоудаления (нормально закрытый)
В обычное время заслонка закрыта. При пожаре она открывается и выпускает дым в вытяжной канал системы дымоудаления. Работает в паре с вытяжным вентилятором, который создаёт тягу.
Ставят в коридорах, на лестничных клетках и в помещениях без окон. Серии: КДМ-2, КПУ-2М.
Клапан избыточного давления (клапан подпора воздуха)
Этот клапан тоже нормально закрыт. При пожаре он открывается и подаёт чистый воздух в лестничную клетку или шахту лифта. Создаётся избыточное давление: дым не может попасть туда, где идёт эвакуация.
Три типа работают вместе как система. Огнезадерживающий запирает обычную вентиляцию. Клапан дымоудаления открывает путь для вытяжки дыма. Клапан подпора подаёт свежий воздух на пути эвакуации. Подробнее про вытяжную часть читайте на странице монтажа систем дымоудаления.
Как работает клапан: привод и автоматика
Заслонку внутри клапана двигает привод. Это механизм на корпусе, похожий на небольшую коробку. Привод бывает двух видов.

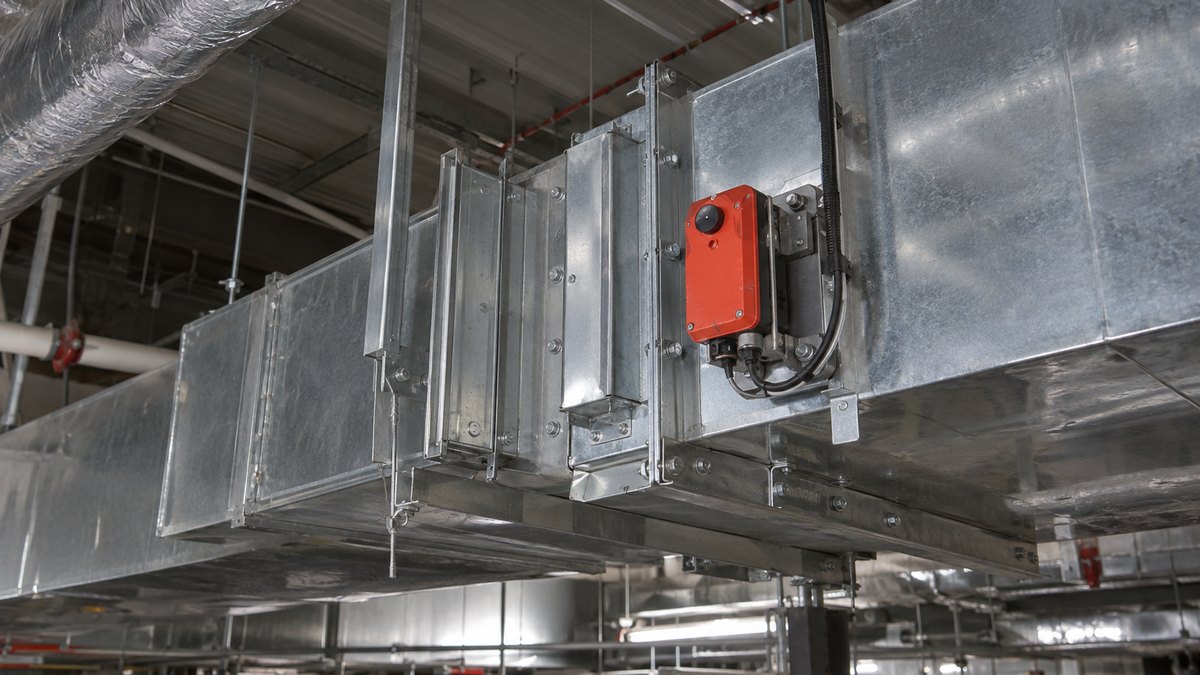

Электромеханический привод (его ещё называют реверсивным). Получает сигнал от пожарной сигнализации и закрывает заслонку электромотором. Если питание пропало, встроенная пружина доводит заслонку до конца. Самые распространённые приводы выпускает швейцарская компания Belimo. Привод Belimo стал почти нарицательным названием в отрасли.
Пружинный привод с тепловым замком. Тепловой замок это плавкая вставка, которая держит заслонку открытой. При температуре 72 градуса вставка плавится, пружина срабатывает и захлопывает заслонку. Этому клапану не нужно электричество и сигнал от автоматики. Минус: сработает только когда огонь уже рядом.
В современных зданиях ставят электропривод. Он срабатывает по команде от пожарной автоматики, ещё до того как огонь добрался до клапана. Тепловой замок используют как резервный механизм или в простых системах без автоматики.
Система противодымной вентиляции: как всё работает вместе
Противодымная вентиляция это отдельная система, которая включается только при пожаре. Она состоит из двух частей: вытяжной и приточной.
Вытяжная часть убирает дым из горящего помещения и коридоров. Включает: клапаны дымоудаления (нормально закрытые), воздуховоды из негорючей стали и крышный вентилятор дымоудаления. Вентилятор рассчитан на работу при температуре 400-600 градусов в течение часа.
Приточная часть подаёт чистый воздух в лестничные клетки, шахты лифтов и тамбур-шлюзы. Включает: клапаны избыточного давления, приточный вентилятор и воздуховоды. Давление в лестничной клетке поднимается на 20-150 паскалей выше, чем в коридоре. Дым физически не может протиснуться против этого напора.

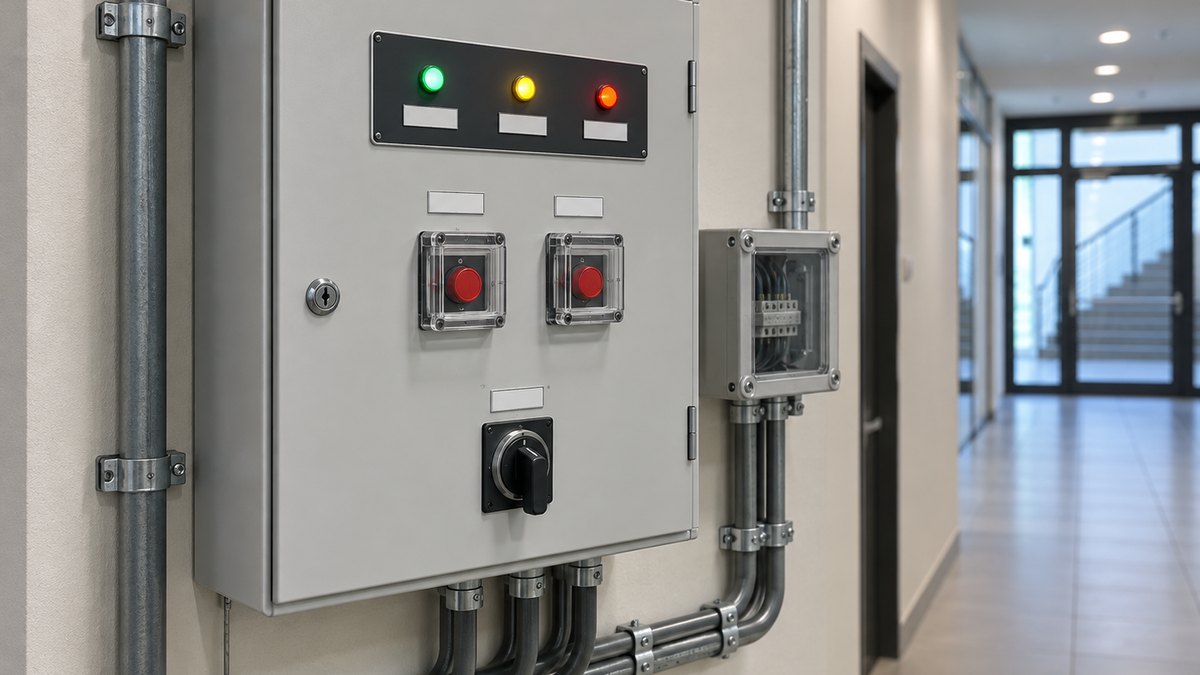

Весь этот механизм запускается автоматически. Датчик дыма срабатывает, сигнал идёт на пульт управления. Пульт одновременно выключает обычную вентиляцию (через огнезадерживающие клапаны), включает вытяжку дыма (открывает клапаны дымоудаления и крышный вентилятор) и включает подпор воздуха на путях эвакуации.
Предел огнестойкости: что означают цифры EI 60 и EI 90
На каждом клапане указан предел огнестойкости. Записывают двумя буквами и числом, например EI 60.
Буква E означает целостность. Заслонка не прогорит и не деформируется за указанное время. Буква I означает теплоизоляцию. Наружная сторона клапана не нагреется до опасных температур и не подожжёт то, что рядом.
Число после букв показывает время в минутах. EI 60 продержится час, EI 90 полтора часа, EI 120 два часа. Какой предел нужен конкретному зданию, определяет проектировщик по классу пожарной опасности здания.
Для большинства офисов, магазинов и жилых домов хватает EI 60. В высотных зданиях (выше 28 метров), больницах и на объектах с массовым пребыванием людей ставят EI 90 или EI 120.
Монтаж и подключение
Клапан врезают в воздуховод в месте прохода через противопожарную стену или перекрытие. Корпус клапана крепят к стене на фланцы или с помощью монтажной рамы. Зазор между корпусом и стеной заделывают огнестойкой пеной или минераловатной плитой.
Электропривод подключают к шкафу пожарной автоматики. Кабель прокладывают в огнестойком исполнении: он должен работать даже если в соседнем помещении горит. Клапан с тепловым замком подключения не требует, только механический монтаж.
После установки клапан проверяют: подают сигнал с пульта и смотрят, закрылась ли заслонка до конца. Время закрытия у хорошего привода не больше 20-30 секунд. Результат записывают в акт.
Проверка и обслуживание
Клапаны проверяют минимум раз в полгода. Порядок простой: подают команду на закрытие, замеряют время срабатывания, осматривают уплотнители и петли. Потом возвращают клапан в рабочее положение.
Пыль и жировой налёт, особенно на кухонных вытяжках, могут заклинить заслонку. В вентиляции ресторана или пищевого производства клапаны чистят чаще, раз в три месяца. Про регулярную чистку вентиляции у нас есть отдельная страница.
По результатам составляют акт проверки. Инспекция МЧС запрашивает эти акты при каждом плановом визите. Нет актов, значит система считается неработоспособной, а это штраф и предписание.
Частые ошибки при выборе и монтаже
Поставили клапан, но не заделали проход. Зазор между корпусом клапана и стеной остался без огнестойкой заделки. При пожаре дым пойдёт мимо клапана, через эту щель. Заделка должна иметь тот же предел огнестойкости, что и стена.
Перепутали тип клапана. Поставили нормально закрытый (для дымоудаления) вместо нормально открытого (огнезадерживающего). В итоге обычная вентиляция не работает, а при пожаре клапан откроется вместо того чтобы закрыться.
Кабель привода не огнестойкий. При пожаре кабель сгорит раньше, чем привод получит команду. Сигнал не дойдёт, клапан не закроется. Кабель должен быть в исполнении FRLS или FR, с пределом работоспособности от 30 минут.
Забыли про обслуживание. Клапан повесили и забыли на пять лет. За это время пыль, ржавчина и вибрация сделали своё. На проверке заслонка не двигается. Полугодовая проверка стоит копейки, замена заклинившего клапана в потолке, с разбором подвесного потолка и вырезанием куска воздуховода, стоит в разы дороже.
